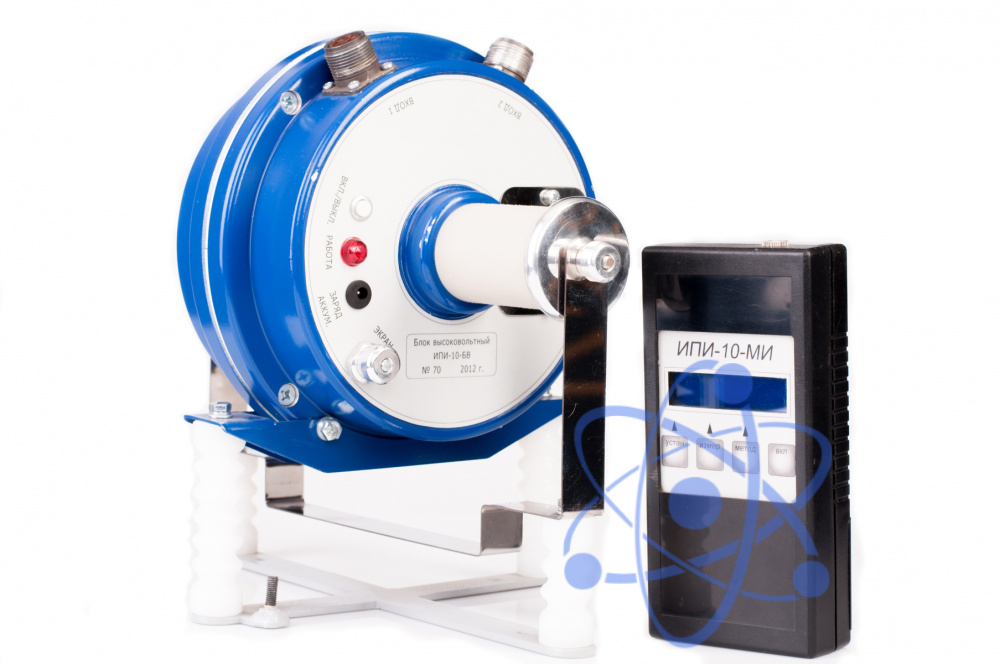

ИПИ-10-Молния — измеритель параметров изоляции

Реестр ГСИ РК

до 30.10.2020 г.

Производитель

Молния

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

38422

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя параметров изоляции ИПИ-10-Молния

ИПИ-10 МОЛНИЯ предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

Особенности измерителя параметров изоляции ИПИ-10-Молния

Изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4;
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры;
Позволяет проводить измерение по «нормальной»/«прямой» и «инверсной»/ «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами;
Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц при выходной мощности передатчика 1 мВт на расстоянии 5-7 м;
Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
В нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения;
Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·час продолжительность работы составляет не менее 8 ч;
Средняя наработка на отказ для рабочих условий применения не менее 4000 ч;
Средний срок службы измерителя – не менее 8 лет.

Технические характеристики измерителя параметров изоляции ИПИ-10-Молния

Параметр	Значение
Первый диапазон («ВХОД 1»)
Диапазон измерений тангенса угла диэлектрических потерь¹⁾	от 5·10^-4 до 0,3;
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц	+ (5·10^-4 + 0,05 tgδ)
54 Гц	+ (1·10^-3 + 0,13 tgδ)
Диапазон измерения емкости при испытательном напряжении:
10 кВ	от 25 пФ до 30 000 пФ;
5 кВ	От 50 пФ до 60 000 пФ;
Предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц	+ (0,5 пФ+0,03 Сх);
54 Гц	+ (0,5 пФ+0,04 Сх);
Диапазон рабочего напряжения	от 1 до 10 кВ;
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц	+3%;
54 Гц	+3%.
Сила тока через объект измерения, А²⁾	от 0 до 0,150
¹⁾-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц; ²⁾- приведено для справки.
Второй диапазон («ВХОД 2»)
Диапазон измерений тангенса угла диэлектрических потерь¹⁾	от 1·10^-3 до 0,3;
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц	+ (1·10^-3+ 0,1 tgδ)
54 Гц	Не нормируется
Диапазон измерения емкости при испытательном напряжении:
10 кВ	от 30 000 пФ до 1,5·10⁶ пФ;
5 кВ	от 60 000 пФ до 3·10⁶ пФ
Предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц	+ (2 пФ+0,05 Сх);
54 Гц	Не нормируется
Диапазон рабочего напряжения	от 1 до 10 кВ;
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц	+3%;
54 Гц	+3%.
Сила тока через объект измерения, А²⁾	до 5
¹⁾-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц; ²⁾- приведено для справки.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ
Нормальные условия применения
Температура окружающего воздуха, °С	20±5
Относительная влажность воздуха, %	30–50
Атмосферное давление, кПа (мм рт. ст.)	84–106 (630–795)
Частота питающей сети, Гц	50±1
Рабочие условия применения
Температура окружающего воздуха, °С	от минус 10 до плюс 40
Относительная влажность воздуха, %	до 90 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.)	70–106,7 (537–800)
Частота питающей сети, Гц	50±1 или 54±0,2 Гц
Предельные условия транспортирования
Температура окружающего воздуха, °С	от минус 50 до плюс 50
Относительная влажность воздуха, %	до 95 при 30 °С
Атмосферное давление, кПа (мм рт. ст.)	70–106,7 (537–800)
Максимальное число ударов в минуту	80–120
максимальное ускорение, м/с2	30

№	Наименование	Количество
1.	Блок высоковольтный ИПИ-10 МОЛНИЯ-БВ	1
2.	Блок индикации ИПИ-10 МОЛНИЯ	1
3.	Зарядное устройство (9-12В, 300-900 мА)	2
4.	Подставка изоляционная (ПИ-10)	1
5.	Кабель измерительный ИК-1 (1,5 м)	1
6.	Кабель измерительный ИК-30 (30 м)	1
7.	Руководство по эксплуатации	1
