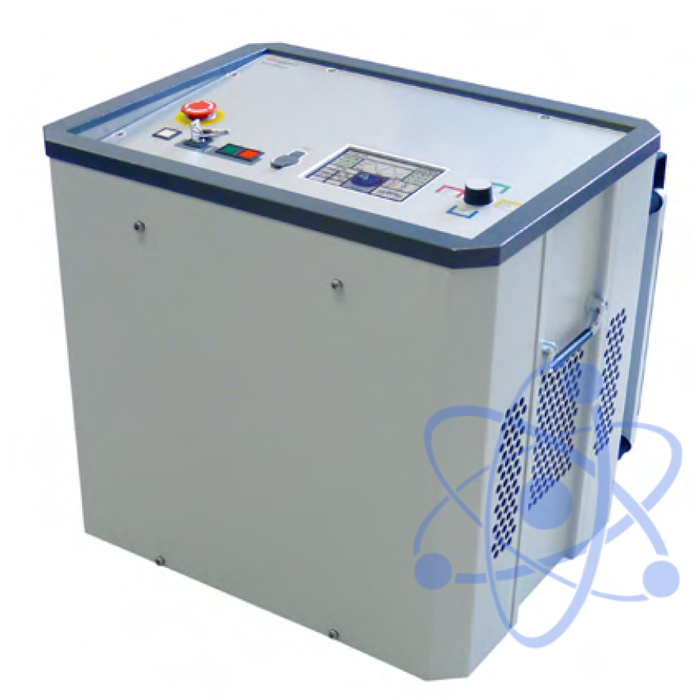

Описание испытательной системы VLF SINUS 62 (TDM 62-P):
СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения.
Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондом
шагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно.
Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе).
Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным.
Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов.
Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение.
Особенности испытательной системы VLF SINUS 62 (TDM 62-P):
- Высокая испытательная мощность до 10 мкФ;
- Работа в продолжительном режиме;
- Интуитивное ПО пользователя с большой внутренней памятью;
- Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения;
- Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE;
- Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN;
- Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта;
- Распознавание пробоя и нагрузки (R, C);
- Быстрое, простое протоколирование и актуализация через USB-порт;
- Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229;
- Испытание кабеля при одновременном измерении tanDelta и ЧР.
