Описание мобильной высоковольтной испытательной установки ВИСТ-120:
Установка ВИСТ-120 предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

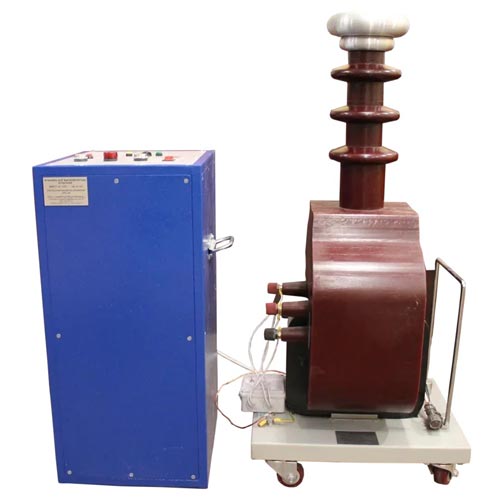

Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-10 или ЭРН-40, соединенных между собой кабелем.
Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе).
Испытательная установка ВИСТ-120 имеет номинальную выходную мощность 4 или 8 кВА. Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.
Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.
Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.
