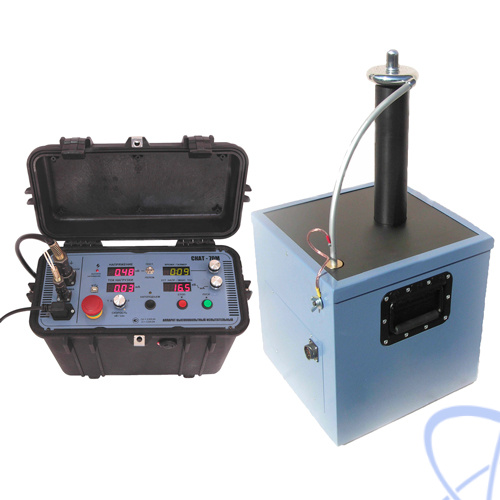

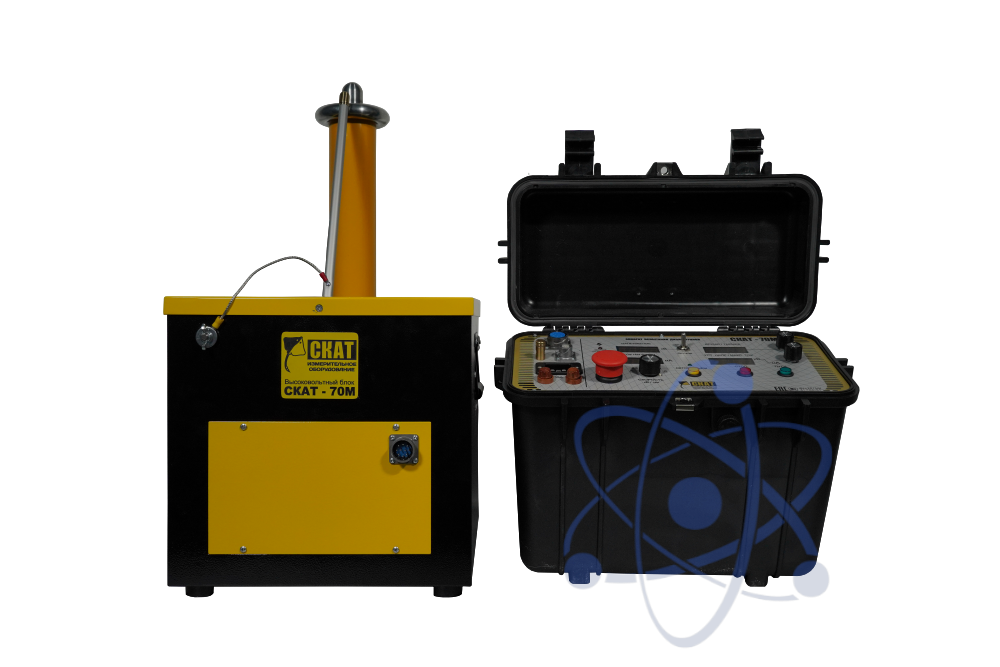

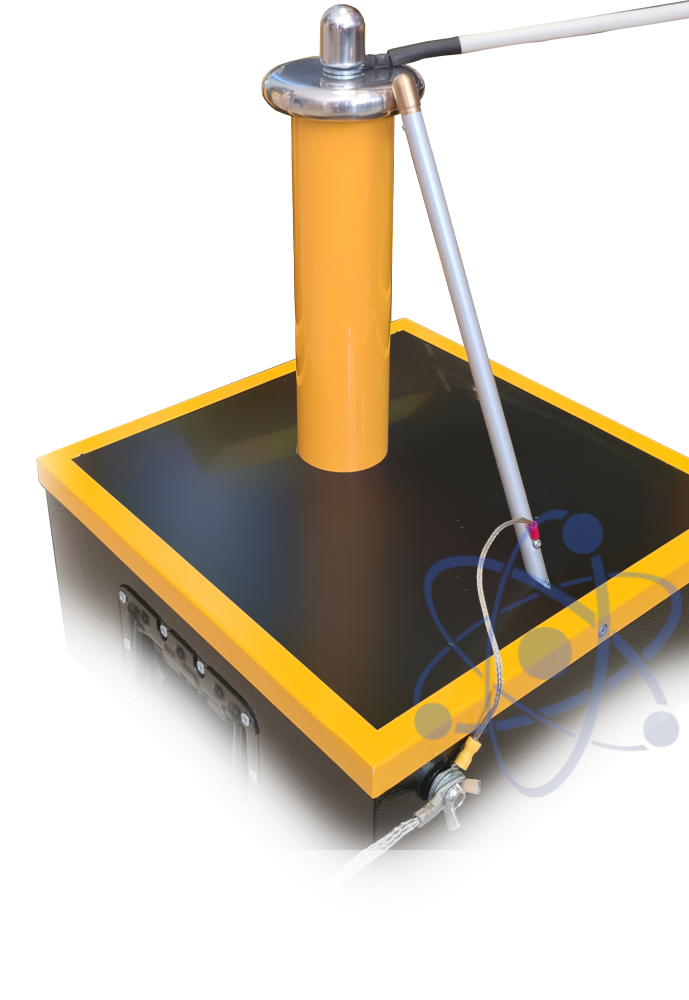

СКАТ-70М — аппарат высоковольтный испытательный

Аппарат «СКАТ-70М» предназначен:

■ для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
■ для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
■ для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической разв

язкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Условия эксплуатации аппарата «СКАТ-70М»

■ температура окружающего воздуха от -20 до +40C

■ относительная влажность воздуха до 80% при температуре +25C.


Испытание напряжением постоянного тока (DC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 71
		Диапазон измерений, кВ	от 3 до 70
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
		Амплитуда пульсаций, %	3
		Полярность напряжения постоянного тока	отрицательная (опционально - положительная)
	Выходной ток	Максимальный уровень, мА	20
		Диапазон измерений, мА	от 0,1 до 20
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА
Испытание напряжением переменного тока (AC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 51
		Диапазон измерений, кВ	от 2 до 50
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ
		Амплитуда пульсаций, %	5
	Выходной ток	Максимальный уровень, мА	50
		Диапазон измерений, мА	от 0,1 до 50
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА
	Емкость допустимой нагрузки при максимальном напряжении		до 2,5 нФ
Системные параметры	Режимы испытания		■ Ручной ■ Автоматический
	Скорость изменения напряжения, кВ/с		0,5; 1; 2; 5

	Диапазон значений таймера, задаваемого пользователем, мин		от 1 до 60

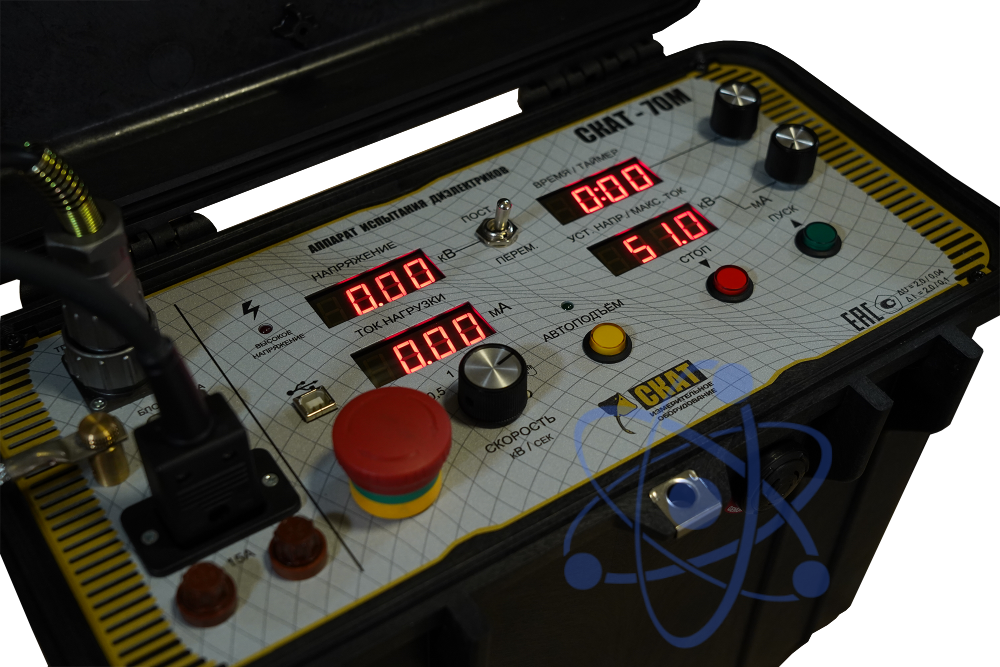

Интерфейсы	Индикация		светодиодные знакосинтезирущие индикаторы
	управление аппаратом		кнопочное и с помощью энкодеров
Безопасность	Заземление		■ Защитное заземление ■ Автоматический заземлитель
	Защита		■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция)
	Системы отключения высокого напряжения		■ Кнопка аварийного отключения ■ Защитная блокировка (опция)
Параметры питания и потребления	Напряжение питающей сети переменного тока, В		от 198 до 242
	Частота питающей сети, Гц		от 49 до 51
	Максимальная потребляемая мощность		2800 В•А
	Максимальный потребляемый ток, А		15
Физические параметры	Габариты блока управления, В × Ш × Г, мм		420 × 340 × 220
	Масса блока управления, кг		16
	Габариты высоковольтного, В × Ш × Г, мм		650 × 375 × 360
	Масса высоковольтного блока, кг		37


Габариты упаковки, мм	670 х 670 х 400
Объем упаковки, м³	0,18
Вес в упаковке, кг	66

№	Наименование	Количество
1.	Блок управления	1
2.	Блок высоковольтный	1
3.	Кабель соединительный	1
4.	Кабель сетевой	1
5.	Вставка плавкая 20А	1
6.	Паспорт	1
7.	Копия свидетельства об утверждении типа средства измерения	1
8.	Методика поверки	1
