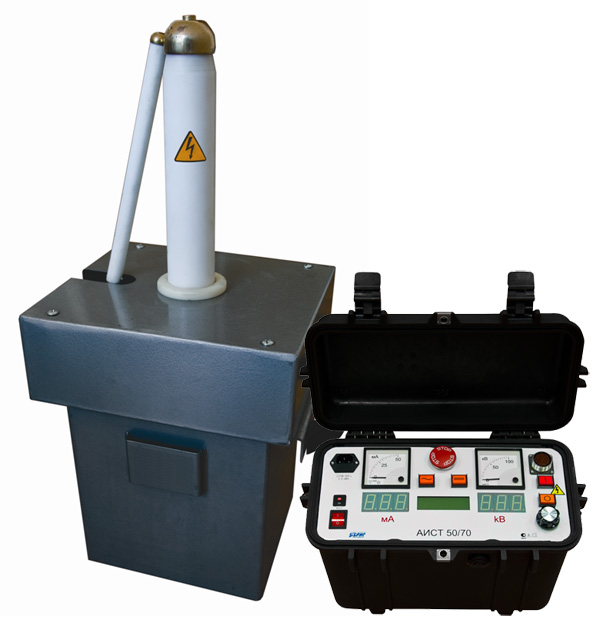

АИСТ 50/70 — аппарат испытания диэлектриков

Назначение аппарата испытания диэлектриков АИСТ 50/70:

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70 предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70 поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70 могут незначительно отличаться от фактически приобретенного изделия.

Технические характеристики аппарата испытания диэлектриков АИСТ 50/70:

Параметр	Значения
Переменное испытательное напряжение	от 1 кВ до 50 кВ
Выпрямленное испытательное напряжение	от 2 кВ до 70 кВ
Максимальное значение тока нагрузки: - переменное напряжение - выпрямленное напряжение	0...50 мА АС 0....25 мА DC
Относительная погрешность всех измерений	не более 3%
Режим испытаний	ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний	есть (по просьбе заказчика)
Масса: - пульт - высоковольтный генератор	14 кг 41 кг
Габаритные размеры: - пульт - высоковольтный генератор	390 х 390 х 185 мм 460 х 360 х 750 мм

№	Наименование	Количество
1	Пульт управления	1
2	Блок высоковольтный	1
3	Кабель соединительный (пульт управления - блок высоковольтный)	1
4	Кабель сетевого питания	1
5	Провод заземления пульта управления	1
6	Провод заземления блока высоковольтного	1
