PGK70 HB — установка высоковольтная испытательная


Реестр ГСИ РК
до 18.09.2029 г.
Производитель
Межповерочный интервал
12 мес
Артикул
48297

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание установки высоковольтной испытательной PGK70:

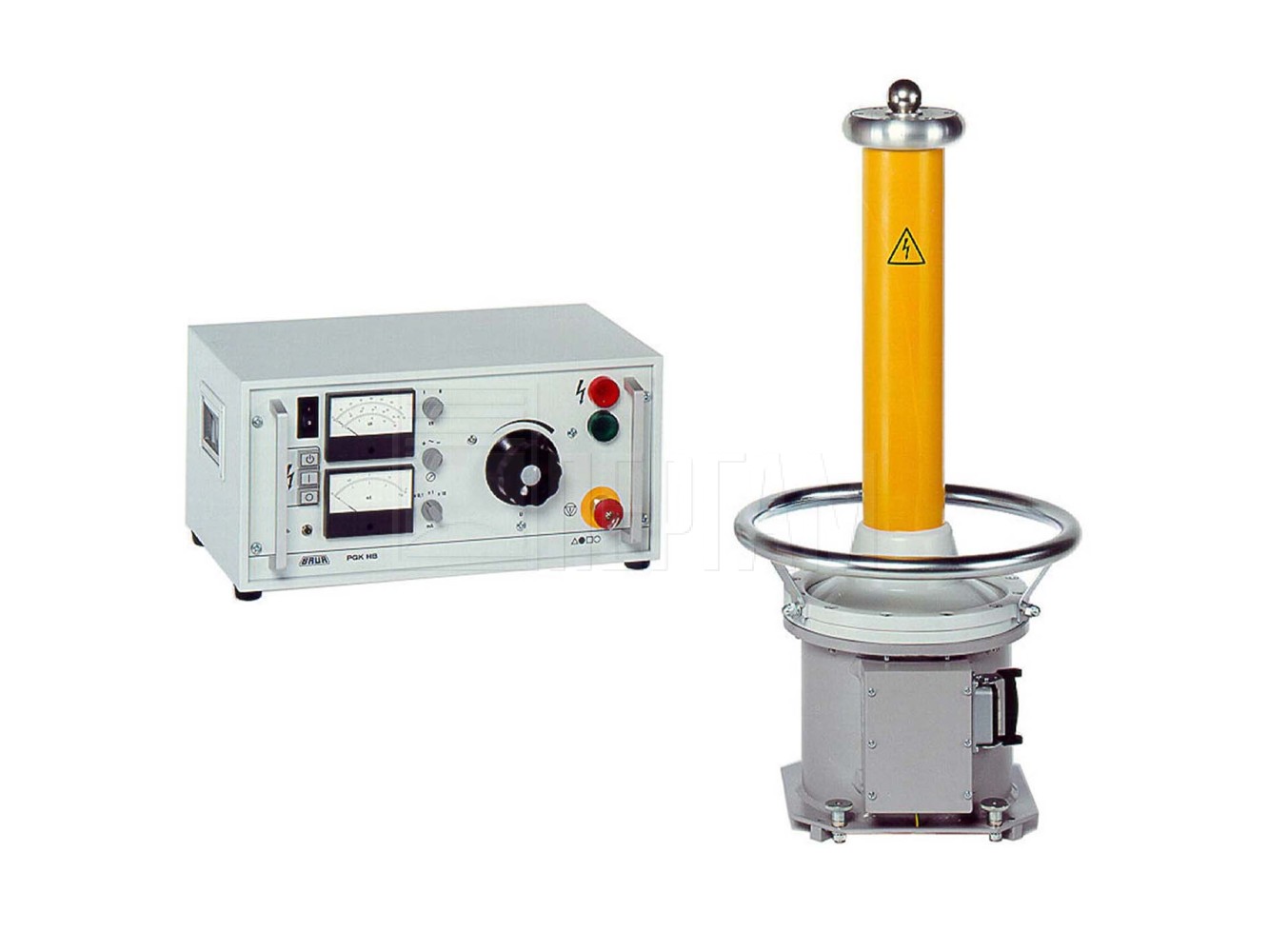

Состоящая из двух блоков испытательная установка PGK 70 формирует изменяемые по величине испытательные напряжения переменного тока промышленной частоты или напряжения постоянного тока положительной или отрицательной полярности.

Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

Особенности установки высоковольтной испытательной PGK70:

  • Не требующая технического обслуживания конструкция;
  • Регулируемое выходное напряжение;
  • Обеспечение эксплуатационной безопасности;
  • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
  • Индикация напряжения: двухдиапазонный аналоговый прибор;
  • Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
  • Защита от перегрузки.

Технические характеристики установки высоковольтной испытательной PGK70:

Параметр PGK 70HB PGK 70/2,5
Максимальное выходное напряжение, кВ
-Переменного тока
-Постоянного тока

55
70
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
Максимальная сила выходного тока не более, мА
-Переменного тока
-Постоянного тока

7
3

50
20
Ток короткого замыкания не более, мА
-Переменного тока
-Постоянного тока

20
12

117
84
Диапазоны измерений силы тока (тока утечки), мА 0,2-2
2-20
0,4-4
4-40
1-10
10-100
1,11-11,1
11,1-111
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
Напряжение / Частота сети от 200 до 260В / 50/60 Гц
Потребляемая мощность не более, В·А
-Нормальная работа
-Режим КЗ

640
1200

3200
6500
Габаритные размеры блока управления, мм (ШхВхГ) 506 х 258 х 319 506 х 258 х 319
Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 824/385 1126/473td>
Масса блока управления, кг 13,5 22
Масса высоковольтного блока, кг 26 93
Рабочие условия эксплуатация:
-Температура окружающего воздуха, °С
-Относительная влажность, %
-Атмосферное давление, кПа

от 0 до + 45
до 90 без конденсации
от 86,7 до 106,7
Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С
Наименование Количество
1 Высоковольтный блок 1
2 Блок управления 1
3 Разрядная штанга GDR 80-500 1
4 Соединительный кабель установка-модуль управления, 5м 1
5 Кабель заземления, 3м 1
6 Высоковольтный кабель с клещами , 2,5 м 1
7 Кабель питания 1
8 Руководство по эксплуатации 1
