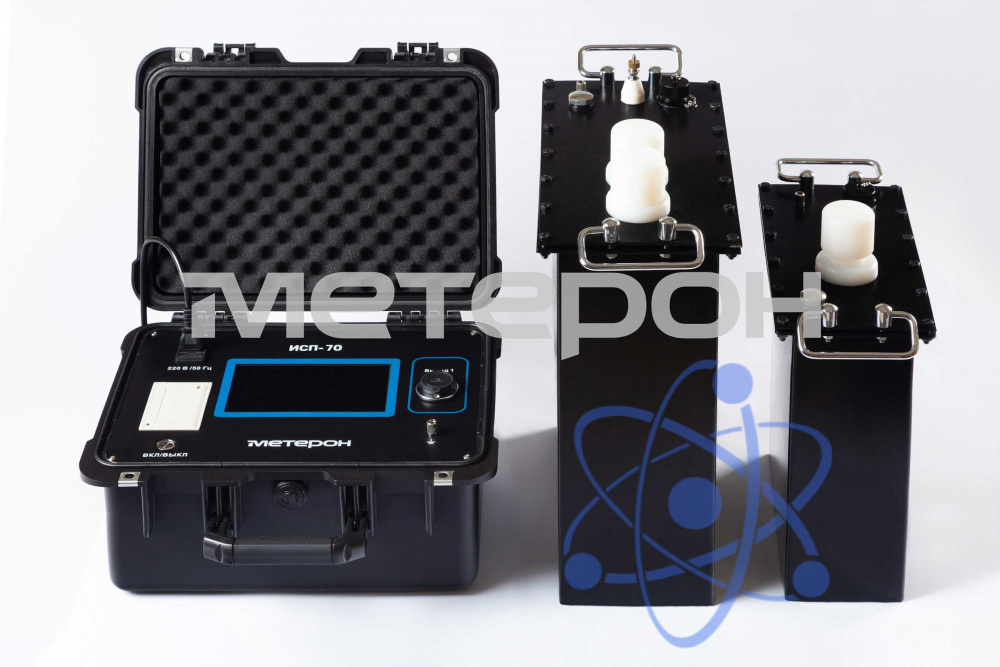

Метерон ИСП-70 – это высоковольтная испытательная установка, генерирующая выходное напряжение сверхнизкой частоты (СНЧ) в диапазоне до 70 кВ. Основной сферой применения ИСП-70 является испытание изоляции силовых кабелей СПЭ.
Установка имеет полностью автоматический блок управления с цветным сенсоным экраном и встроенным принтером.

Функции
  • Определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ).
Особенности
  • Возможен заказ установки с опцией испытания постоянным током.
  • Индикация кривых напряжения и тока.
  • Полностью автоматический блок управления.
  • Замкнутый контур управления напряжением с отрицательной обратной связью, выход без эффекта повышения мощности.
  • Встроенный принтер
  • Цветной сенсорный ЖК-дисплей (154*86 мм),
  • Хранение результатов тестирования для последующего поиска и печати.
  • Автоматическое регулирование частоты 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц.
  • 60 минут непрерывной работы.

Возможен заказ установок с тремя различными комбинациями опциональных функций:

  • Измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
  • Измерение частичных разрядов и измерение емкости;
  • Измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.


Метрологические характеристики

Характеристика

Диапазон

Погрешность

Примечение

Воспроизведение напряжения переменного тока (синус) 1)

От 1 до 70 кВ

±3% от измеренного значения

Выходная частота2) : 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц. Ручная и автоматическая регулировка.

Воспроизведение напряжения постоянного тока

От 1 до 70 кВ

±3% от измеренного значения

Опция

Измерение силы переменного тока

От 0 до 59 мА

±3% от измеренного значения


Измерение силы постоянного тока

От 0 до 2 мА

±3% от измеренного значения

Опция

1) Искажение формы напряжения не более 5%

2) Отклонение частоты не более 0,5%


Метрологические характеристики опциональных функций

Характеристика

Диапазон

Разрешение

Погрешность

Примечание

Тангенс угла диэлектрических потерь

От 10-5 до 0,655

10-5

±1 % от измеренного значения

Диапазон испытательного напряжения от 1 до 40 (30 для ИСП-30) кВ

Измерение кажущегося разряда

От 0,01 до 200 пКл

0,01 пКл

±3 % от измеренного значения

Диапазон испытательного напряжение равен диапазону напряжения установки

Электрическая емкость

От 0,001 до 4 мкФ

0,001 мкФ

±3 % от измеренного значения


Сопротивление изоляции

От 0,01 до 65 ГОм

0,01 ГОм

±3 % от измеренного значения




Общие характеристики

Характеристика

Значение

Примечание

Максимальная ёмкость объекта испытания

4 мкФ

Значение 10 мкФ справедливо при использовании двух бустеров, при использовании одного бустера максимальная ёмкость 4 мкФ.

Источник питания

Однофазная сеть переменного тока 220/110 В, 50 Гц


Рабочие условия

Температура от -20 до + 50 °C


Относительная влажность не более 85%


Габаритные размеры блока управления

400 мм × 310 мм × 200 мм


Габаритные размеры бустеров

290 мм х 150 мм х 350 мм

450 мм x 190 мм × 360 мм

Комплект модели ИСП-70 содержит два бустера

Габаритные размеры конденсатора

Ø110x450(H)

Только для установки с опцией испытания постоянным током.

Масса блока управления

5 кг


Масса бустеров

25 кг

45 кг

Комплект модели ИСП-70 содержит два бустера

Масса конденсатора

4,22 кг

Только для установки с опцией испытания постоянным током.



Стандартный комплект поставки

  • Блок управления ИСП-70
  • Бустер 30 кВ
  • Бустер 40 кВ
  • Конденсатор (только для установки с опцией испытания постоянным током)
