ИОГ-20/20 — испытательный трансформатор

Похожие товары

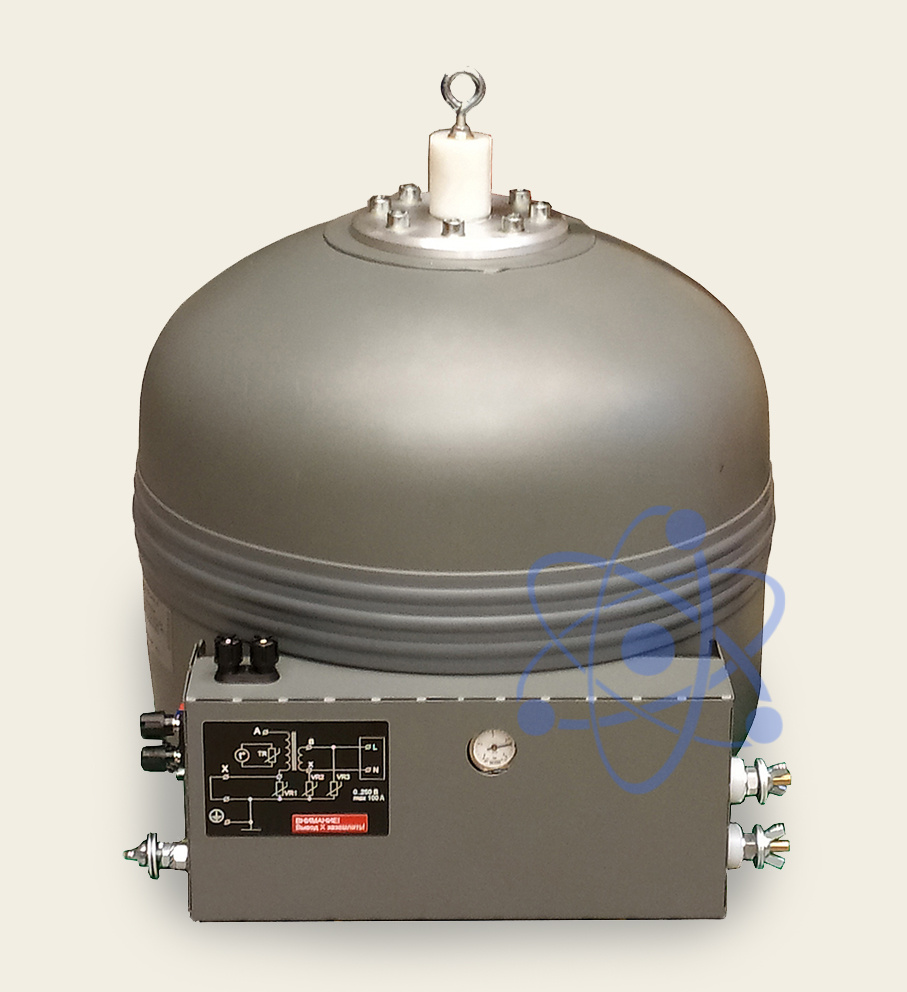

ИОГ-20/20 — испытательный трансформатор


Производитель
Гарантия
12 мес
Артикул
43021

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение испытательного трансформатора ИОГ-20:

Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

Трансформаторы ИОГ-20 поставляются в двух модификациях ИОГ-20/20 и ИОГ-20/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

Технические характеристики испытательного трансформатора ИОГ-20/20:

Параметр Значение
Номинальное напряжение обмотки ВН, кВ 20
Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 21
Испытательное напряжение частоты 50 Гц, кВ 22
Номинальное напряжение обмотки низшего напряжения, В 220
 Номинальная частота, Гц 50
 Установившийся ток к.з., А, не менее 11
Напряжение короткого замыкания Uкз, % -
Минимальная емкость нагрузки, нФ 0,0
Максимальная емкость объекта испытаний, нФ -
Испытательная мощность, кВА:
— длительный режим
— повторно-кратковременный режим, ПВ 10 %

12,0
20,0
Максимальная потребляемая мощность, не более, кВА 13,5
Интенсивность собственных ЧР, пКл, не более 5,0
Номинальное изб. давление элегаза, МПа, не более 0,30
 Объем для заполнения элегазом, л 25
Габаритные размеры, мм 400x420x700
Масса, кг 80
Наименование Количество
1 Испытательный трансформатор ИОГ-20/20 1
