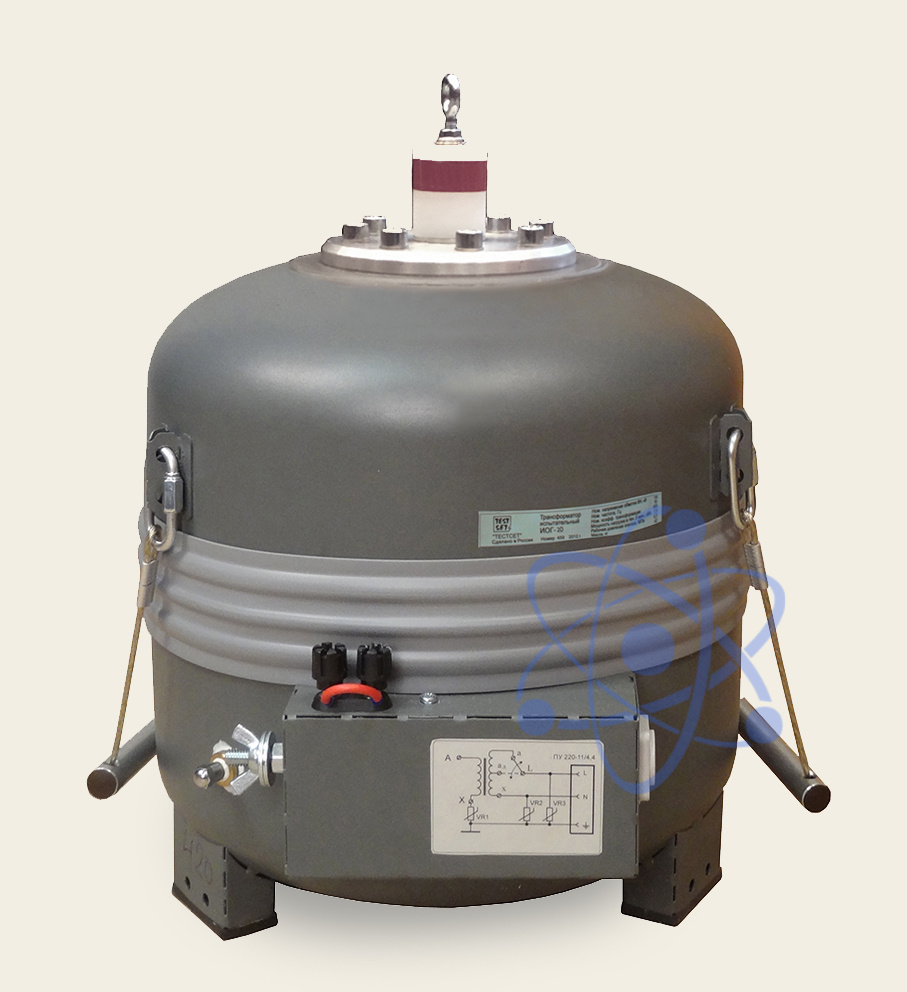

ИОГ-20/7,5 — испытательный трансформатор в Петропавловске


Производитель
Гарантия
12 мес
Артикул
43022

Под заказ

Цена по запросу

Назначение испытательного трансформатора ИОГ-20:

Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

Трансформаторы ИОГ-20 поставляются в двух модификациях ИОГ-20/20 и ИОГ-20/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

Характеристика Значение
Номинальное напряжение обмотки ВН, кВ 20
Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 21
Испытательное напряжение частоты 50 Гц, кВ 22
Номинальное напряжение обмотки низшего напряжения, В 220
Номинальная частота, Гц 50
Установившийся ток к.з., А, не менее 5,5/6,7
Напряжение короткого замыкания Uкз, %
Минимальная емкость нагрузки, нФ 0,0
Максимальная емкость нагрузки при номинальном напряжении, нФ 65
Максимальная емкость объекта испытаний, нФ 220
Испытательная мощность, кВА:
     — длительный режим
     — повторно-кратковременный режим, ПВ 10 %

4,4
7,2
Максимальная потребляемая мощность, не более, кВА 5,5
Интенсивность собственных ЧР, пКл, не более 5,0
Номинальное изб. давление элегаза, МПа, не более 0,30
Объем для заполнения элегазом, л 20
Габаритные размеры, мм 350x350x580
Масса, кг 37
Наименование Количество
1 Испытательный трансформатор ИОГ-20/7,5 1
