HVA28 — установка для испытания кабеля


Реестр ГСИ РК до 31.03.2021 г.

Под заказ

Сертификаты
Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес.
Артикул
27167

Оригинальный прибор

Назначение установки для испытания кабеля HVA28:

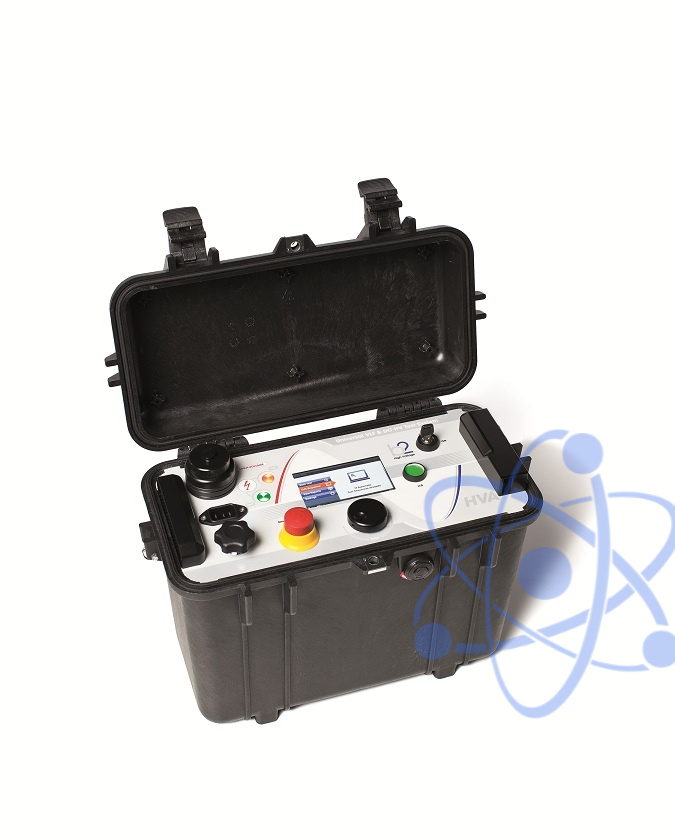

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

Особенности установки для испытания кабеля HVA28:

  • Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
  • Постоянное DC напряжение
  • Тестирование как жил, так и оболочки кабеля
  • Режим начального прожига
  • Встроенный интерфейс USB и Bluetooth
  • Цветной дисплей
  • Вес 14 кг
  • Встроенное разрядное устройство
  • Сверхкомпактность
  • Включена в Гос. реестр средств измерений РФ

Технические характеристики установки для испытания кабеля HVA28:

Параметр Значение
Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
Выходное напряжение Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действие
Постоянное: ± 0-28 kВ
Прямоугольник : 0-28 кВ
Разрешение 0,1кВ на всем диапазоне
Погрешность +/- 1% от диапазона
Выходной ток 0-20мA
Разрешение 1мкA
Погрешность +/- 1% от диапазона
Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
Диапазон сопротивления 0.1 MΩ...5 ГΩ
Максимальная выходная нагрузка (при макс. напряжении) 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок Цифровой ЖК дисплей для прямой индикации,
напряжение и ток (Действующие значения и / или пиковые),
емкость,
сопротивление,
время,
напряжение пробоя,
графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный.
Нет тепловых ограничений по времени работы
Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
Память 50 ячеек памяти, энергонезависимая
Вес 14 кг
Габариты 430x240x340мм
Температура хранения -25 до +70 С, рабочая: -5 до +45 С

* Рассчитано для типичного кабеля с емкостью 330пФ/м

Наименование Количество
Установка для испытания кабеля HVA28 1
Интерфейс Bluetooth 1
USB – стандарт 1

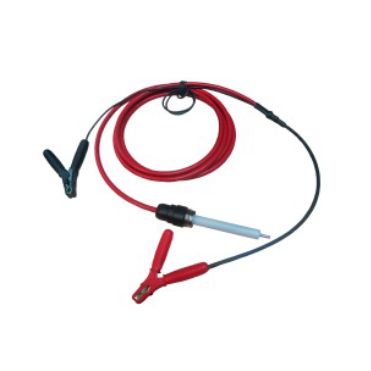

Высоковольтные кабели (длиной 5 м) с зажимами-крокодил 1
Программное обеспечение „HVA Control Center“ 1

Дополнительная комплектация

Наименование Цена
Встроенный модуль TD для измерения тангенса угла диэлектрических потерь По запросу
