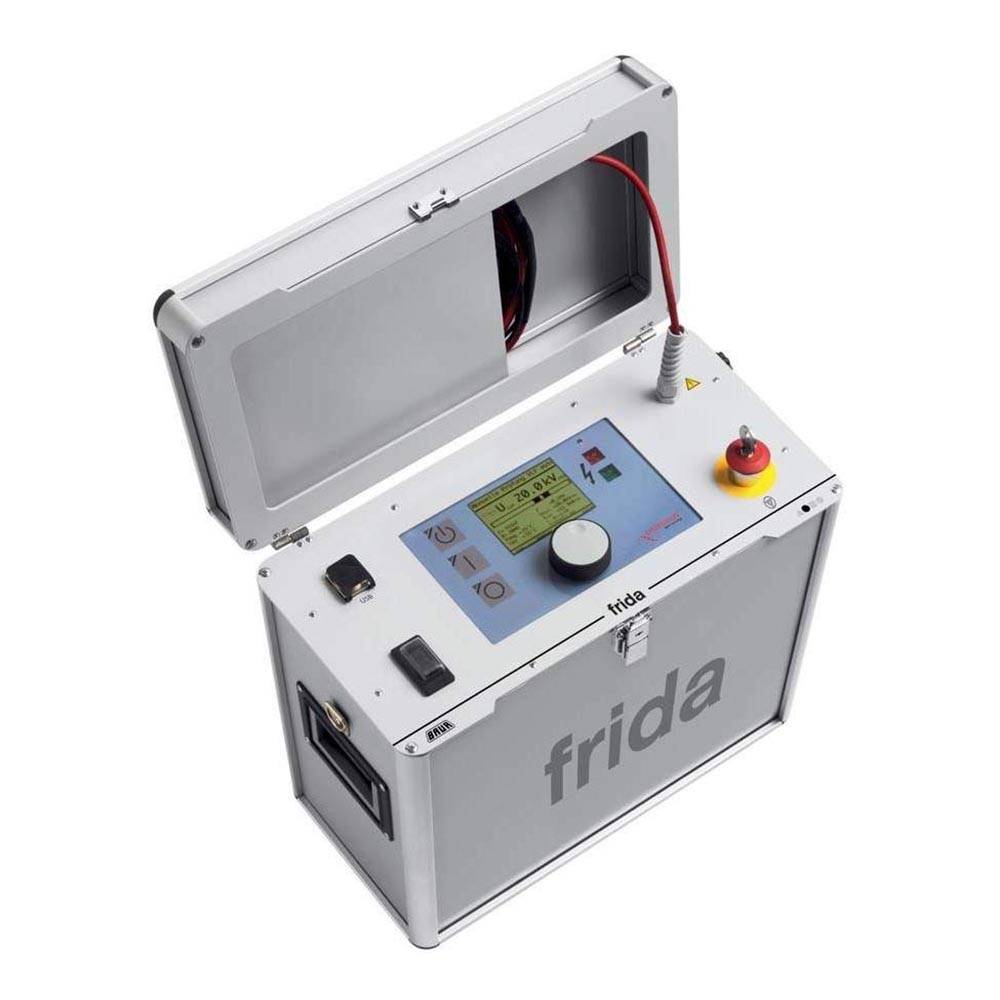

FRIDA — портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

Производитель

Межповерочный интервал

24 мес

Артикул

28541

Оригинальный прибор

Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA:

Испытание высоковольтных кабелей в полевых условиях в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004, IEEE 400-2001
Испытание оболочки кабелей / локализация мест повреждения оболочки
Испытание изоляции электрического оборудования, в частности, вращающихся машин (двигателей и генераторов)

Компактность, простота и портативность оборудования
Источник чистого синусоидального truesinusâ напряжения сверхнизкой частоты
Полностью автоматизированная программируемая последовательность испытаний
Обмен и сохранение данных, используя USB-интерфейс
Встроенный отсек для кабелей и гибкий испытательный кабель
Автоматическое встроенное разрядное устройство
Возможность расширения системы для проведения полной диагностики с измерением tg δ и частичных разрядов на стабильной сверхнизкой частоте без использования резонансных схем

Параметр	Значение
Максимальное выходное напряжение	23 кВ (действующее) синусоидальное напряжение сверхнизкой частоты
	30 кВ меандр (косинусно-прямоугольная форма)
	+/- 30 кВ напряжение постоянного тока
Нагрузочная характеристика при испытании синусоидальным напряжением	Нагрузочная характеристика при испытании напряжением косинуснопрямоугольной формы
Диапазон регулирования частоты	0,01 Гц … 0,1 Гц (автоматическая настройка)
Питание	110 … 240 В, 50/60 Гц
Рабочая температура	-10 … +50 °С
Температура хранения	-20 … +60 °С
Класс защиты	Пыле и влагозащищенное
Языки	Английский, немецкий, голландский, русский; другие языки по требованию
Размеры, приблизительно	438 х 412 х 220 мм (ширина х высота х глубина)
Вес	19,5 кг

Наименование	Количество
Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA	1
Штанга для заземления и разряда EES 40	1
Кабель заземления, 6 мм², 10 м; с крепежным зажимом	1
Встроенный высоковольтный кабель со струбциной	1
Шнур сетевого питания	1
Устройство вывода информации включая ПО и кабель соединения	1
Руководство по эксплуатации на русском языке	1
