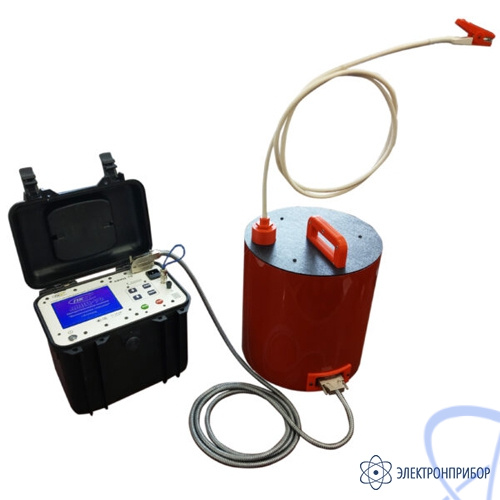

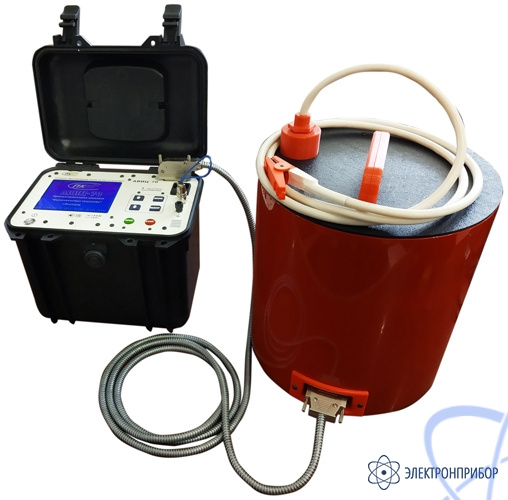

Описание аппарата высоковольтного АВИЦ-70 Compact:
Аппарат высоковольтный испытательный цифровой АВИЦ-70 Compact – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика. Стандартно для серии АВИЦ — режим ‘Прожиг’, режим ‘Проверка трансформаторного масла’, режим ‘Автоматическая работа с ванной испытательной’, разрядное устройство, таймер, автоматический режим, компактный размер, малый вес.
Проверка трансформаторного масла. Приборы серии АВИЦ имеют режим "Проверка трансформаторного масла", тоесть при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 1,5…2,5 МОм для увеличения выходного сопротивления блока высоковольтного.
Управление токовой защитой. Параметр ток ограничения — ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима ‘Прожиг’, параметры ток ограничения — 51 мА (21 мА), ток отключения — 60 мА (30 мА).
Аппарат высоковольтный испытательный цифровой АВИЦ-70 Compact поставляется в 3 исполнениях:
- Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 3 — стальной корпус, исполнение под стойку 19′.
Особенности аппарата высоковольтного АВИЦ-70 Compact:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50 °C;
- Легкий — масса блока индикации 11 кг, масса в/в блока 23,5 кг и компактный;
- Самый компактный. Высота в/в блока всего 370 мм;
- Максимальная безопасность. Вместо в/в столба — высоковольтный разъем с в/в кабелем;
- Самый мощный. Выходной переменный ток 50 мА при 50 кВ, выходной постоянный ток — 20 мА;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Режим проверки трансформаторного масла с фиксацией значений U;
- Запуск таймера с любого напряжения;
- Режим стабилизации тока — ПРОЖИГ;
- Режим работы с ванной испытательной АВИЦ-20П;
- Режим источника напряжения 0…230 В и тока 0…10 А;
- Режим источника больших токов 0…36 В и тока 0…70 А;
- Интерфейс USB и ПО с фотографией результата (опционально);
- Интерфейс RS-485 с форматом ModBus RTU (опционально);
- Встроенное разрядное устройство;
- Встроенный диодный столб;
- Графическое и цифровое отображение напряжения и тока;
- Отсутствие коронации, гула, дребезга;
- Влагопылезащитное исполнение блоков IP54 и IP60;
- Защита экрана — поликарбонат с защитным покрытием;
- Установка тока отключения от 1 до 60 мА с шагом 1 мА;
- Установка тока ограничения от 1 мА до 51 мА с шагом 1 мА;
- Фиксация значений U и I при электрическом пробое в нагрузке;
- Автоматический и ручной режим работы, модифицированный таймер;
- Температурная защита высоковольтного блока 50°.
