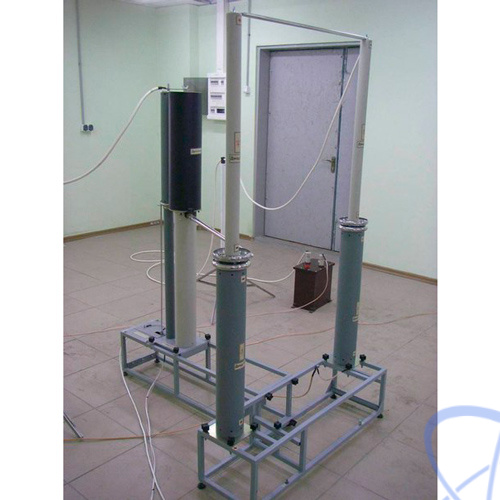

АВ-70-01 — аппарат высоковольтный для испытания кабеля с изоляцией из сшитого полиэтилена

Производитель

Молния

Гарантия

12 мес

Артикул

40210

Оригинальный прибор

Сертификат дилера

png

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

Аппарат высоковольтный АВ-70-01 предназначен в качестве приставки к высоковольтным испытательным установкам переменного напряжения частотой 50 Гц для получения испытательного напряжения на емкостных объектах частотой 0,1 Гц. (В частности для испытания кабелей из сшитого полиэтилена).

Аппарат высоковольтный АВ-70-01 рассчитан для эксплуатации под навесом или в помещениях

В качестве дополнительного внешнего источника высокого напряжения используется аппарат АВ-50/70-2, АВ-50/70-3, АИД-70М, АИД-70Ц, блок высоковольтных испытаний БВИ-60/50, входящий в состав электролаборатории, либо иной аналогичный.

Технические характеристики аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

Параметр	Значение
Выходное знакопеременное напряжение (амплитудное значение)	2-80 кВ
Частота выходного напряжения	0,1 Гц
Форма испытательного напряжения	косинусно-прямоугольная
Максимальная емкость объекта испытания	3,0 мкф
Минимальная емкость объекта испытания	0,03 мкф
Время непрерывной работы	30 мин
Относительная погрешность измерения амплитудного значения высокого напряжения	3%
Абсолютная погрешность частоты испытательного напряжения, %	±0,03 Гц
Масса, не более	50 кг
Срок службы, лет	10
Условия эксплуатации	Диапазон температур окружающего воздуха от -15 до +35 °C Относительная влажность воздуха при температуре 25°C до 80%

№	Наименование	Количество
1	Блок управления АВ-70-01-БУ	1
2	Провод высоковольтный зарядный, длина 8 м	1
3	Провод высоковольтный выходной, длина 8 м	1
4	Заземляющие проводники	4
5	Кабель для соединения блока управления с короткозамыкателем	1
6	Кабель для соединения блока управления с коммутатором	1
7	Коммутатор	1
8	Короткозамыкатель	1
9	Диод разрядный V3, V4	2
10	Диод зарядный V1, V2	2
11	Дроссель	1
12	Резистор демпфирующий	1
13	Основание диодов	1
14	Подставки под кабель	3
15	Стойки ограждения	4
16	Шнур ограждения, длина 20 м	1
17	Ящик транспортный	1
18	Струбцина контактная	2
19	Руководство по эксплуатации	1

СКВИЛ-70

— кабель для подключения к объектам испытаний установок

Под заказ

Запросить цену

Документация для АВ-70-01 — аппарат высоковольтный для испытания кабеля с изоляцией из сшитого полиэтилена

Руководство по эксплуатации (11,41 Мб) DOC
