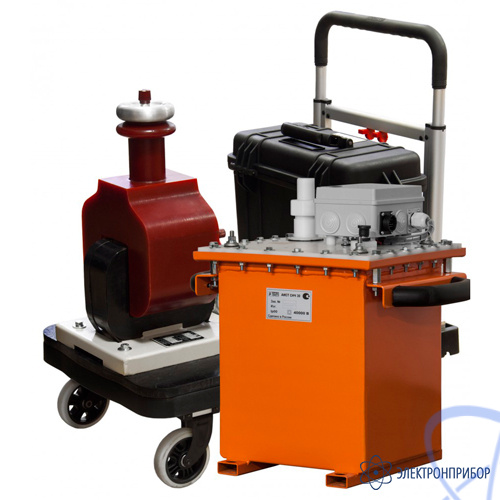

АИСТ СНЧ 30/АИСТ 50М — комбинированная испытательная установка с общим пультом управления

Производитель

БрисЭнерго

Гарантия

12 мес

Межповерочный интервал

24 мес

Артикул

74794

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение комбинированной испытательной установки с общим пультом управления АИСТ СНЧ 30/АИСТ 50М:

Комбинированная испытательная установка АИСТ СНЧ 30/АИСТ 50М с общим пультом управления объединяет в себе преимущества установок АИСТ 50М и АИСТ СНЧ 30.

Установка АИСТ СНЧ 30/АИСТ 50М предназначена для:

испытания оборудования высоким напряжением (до 50 кВ переменного тока) промышленной частоты;
испытания электрической прочности изоляции силовых кабелей из сшитого полиэтилена высоким напряжением сверхнизкой частоты (0,1 Гц – 0,01 Гц);
испытания электрической прочности изоляции силовых кабелей с бумажно-масляной изоляцией и твердых диэлектриков постоянным высоким напряжение.

Технические характеристики комбинированной испытательной установки с общим пультом управления АИСТ СНЧ 30/АИСТ 50М:

Параметр	Значение
Технические характеристики испытания переменным напряжением
Относительная погрешность измерения тока и напряжения не более	3%
Режим испытаний	ручной и автоматический
Возможность установки тока отсечки	от 1 до 50 мА
Высоковольтный трансформатор сухой необслуживаемый	да
Технические характеристики высоковольтной установки для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) АИСТ СНЧ 30
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот	от 0,1 Гц до 0,01 Гц
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение)	от 2 кВ до 30 кВ
Постоянное напряжение (амплитудное значение) в диапазоне	от 2 кВ до 30 кВ
Наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения	15 мА
Рекомендуемое испытательное напряжение сверхнизкой частоты
Номинальное напряжение кабеля, кВ (Фаза - фаза) 6 10 15 20	Амплитудное значение испытательного напряжения, кВ (фаза - экран) 11 18 27 34
Рекомендуемая длительность испытаний	30 минут
Для частот от 0,05 до 0,01 Гц, рекомендуемая длительность испытаний	1 час
Емкость испытуемого кабеля при напряжении 27 кВ и частоте 0,1 Гц 0,45 мкФ (примерно соответствует 1,5 км кабеля), при уменьшении частоты	возможно измерять кабели емкостью до 5 мкФ
Технические характеристики "сухого" трансформатора АИСТ 50М
Диапазон переменного испытательного напряжения	от 1 кВ до 50 кВ
Максимальное значение тока нагрузки	50 мА
Общие характеристики
Масса пульта управления	не более 14 кг
Масса блока высоковольтного ("сухой" трансформатора)	не более 25 кг
Масса блока высоковольтного СНЧ 30	не более 49 кг

№	Наименование	Количество
1	Пульт управления (возможны два варианта: переносной и для монтажа в стандартную 19" стойку)	1
2	Блок высоковольтный ("сухой" трансформатор)	1
3	Блок высоковольтный СНЧ 30	1
4	Кабель соединительный (пульт управления - блок высоковольтный)	1
5	Кабель сетевого питания	1
6	Комплект проводов заземления	1
7	Провод высоковольтный для соединения испытуемого кабеля и высоковольтного блока (длина 3 метра)	1
