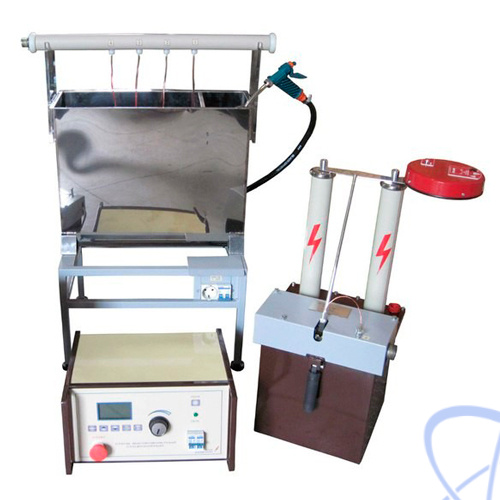

СВС-50 — стенд высоковольтный стационарный

Распечатать Сохранить в PDF Артикул: 20023

Производитель:
Прочие

Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение стенда высоковольтного стационарного СВС-50:

Стенд высоковольтный стационарный СВС-50 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и прочее), силовых кабелей и твердых диэлектриков переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50 кВ.

Стенд предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5°С до плюс 40°С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.

Технические характеристики стенда высоковольтного стационарного СВС-50:

Параметр	Значение
Питание	однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
Потребляемая мощность, не более, ВА	500
Количество источников высокого напряжения	2
Параметр	Тип источника
	БВИ-50	БВИ-1
Наибольшее выходное переменное напряжение, кВ	50	1
Наибольший выходной ток, мА	26 (при испытании в режиме Перчатки и боты) 10 (при испытании в режиме 3кВ) 10 (при испытании в режиме 50кВ)	10
Габаритные размеры, мм	290х315х675	Встроен в БУ
Масса, кг	35	-
Параметры испытательной ванны
Количество испытательных электродов	4
Габаритные размеры (с подставкой), мм	670х470х1120
Масса в сухом состоянии, кг, не более	10
Приведенная погрешность измерения встроенного измерителя напряжения, %, не более	3
Приведенная погрешность измерения встроенного измерителя тока, %, не более	3
Параметры высокопотенциального измерителя тока ИТВР-4
Предел измерения (переменного тока), мА	10
Приведенная относительная погрешность измерения, %, не более	3
Площадь, занимаемая аппаратом (рекомендуемая), м²	4
Масса оборудования, кг, не более	100
Срок службы оборудования аппарата	10 лет

№	Наименование	Количество
1	Блок управления	1
2	Блок высоковольтных испытаний БВИ-50	1
3	Измеритель тока высокопотенциальный ИТВР-4	1
4	Зарядное устройство для аккумулятора ИТВР-4	1
5	Светильник сигнальный красный	1
6	Выключатель блокировочный	1
7	Ванна для испытаний изоляционных бот и перчаток в комплекте (подставка, ёмкость для воды, насос, заливочный пистолет, шланги)	1
8	Комплект проводов и кабелей для проведения испытаний	1
9	Руководство по эксплуатации	1
10	Паспорт	1
