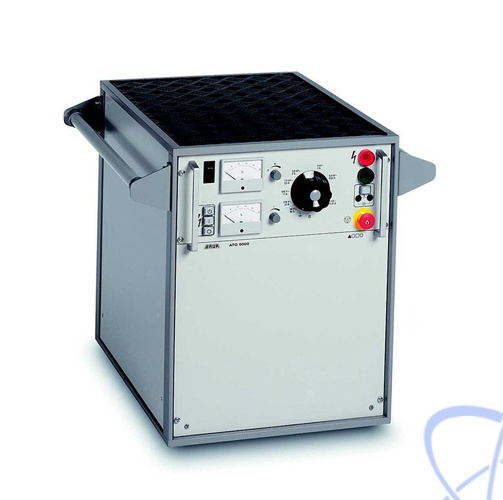

Назначение установки прожигающей ATG-6000:
Прожигающая установка ATG-6000 предназначена для обнаружения дефектов в кабелях и используется для преобразования высокоомных повреждений в кабеле в низкоомные повреждения путем их «прожига» в постоянном дуговом разряде. Низкоомные повреждения намного проще найти с помощью обычного рефлектометра и импульсного генератора, чем высокоомный. Выходное максимальное напряжение до 15 кВ, выходной максимальный ток 90 А.
Вследствие возможности пошагового изменения максимального выходного напряжения имеется возможность индивидуальной адаптации прибора ATG-6000 к конкретной ситуации поиска дефекта. Возможно увеличение тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта.
Прожигающая установка ATG-6000 оборудована автоматическим разрядным устройством и имеет возможность заземления испытуемого объекта. Кроме того, в приборе ATG-6000 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.
Особенности установки прожигающей ATG-6000:
- Выходное напряжение до 15 кВ постоянного тока, 6 кВА;
- Максимальный выходной ток 90 A;
- Наличие 8 диапазонов выходного напряжения;
- Переключение диапазонов даже при полной нагрузке;
- Цепь защиты в соответствии со стандартом VDE 0104;
- Индивидуальная электронная регулировка тока и напряжения;
- Работа при полной выходной мощности в течение максимум одного часа.
