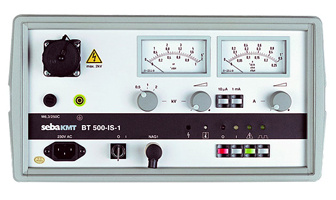

Назначение прибора BT 500-IS-1:
Прибор для преобразования дефектов кабеля BT 500-IS-1 служит преимущественно для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.
Источник тока с переменным напряжением от 0 до 2 кВ имеет симметричный выход, т.е. к соединительным клеммам возможно симметричное подключение (без потенциала земли) поврежденной пары жил.
Для предварительного определения дефекта оболочки служит специальный прибор предварительного определения дефекта оболочки MVG 5 (опция). Этот прибор позволяет проводить следующие измерения:
- Предварительное определение дефекта оболочки на экранированных кабелях связи и управления с ПВХ и полиэтиленовой изоляцией;
- Предварительное определение дефекта оболочки на экранированных кабелях среднего напряжения с изоляцией из ПВХ (максимальное испытательное напряжение 2 кВ);
- Предварительное определение повреждения с замыканием на землю на кабелях низкого напряжения с пластмассовой изоляцией.
Точное определение дефекта происходит по методу шагового напряжения с помощью прибора поиска замыканий на землю ESG 80-2 (опция).
Особенности прибора BT 500-IS-1:
- Ступенчатое регулирование выходного напряжения в диапазонах напряжения 500, 1000, 2000 В
- Изолированный от земли потенциал на выходах
- Защита от перегрузок путем регулирования напряжения и тока
- Определение дефекта при помощи ограниченной мощности во избежание повреждения соседних жил или кабелей
- Индикация напряжения и тока на двух аналоговых измерительных приборах
- Автоматический разрядник, следящий за исчезновением остаточного заряда и заземлением испытательного объекта
- Подача тактовых сигналов источником напряжения для устранения высыхания дефекта при точном определении дефекта оболочки.
