Назначение:
Аппарат испытания и прожига диэлектриков АИД-60П «Вулкан-M» предназначен для проведения испытаний диэлектриков повышенным постоянным напряжением до 60 кВ, а также для прожига поврежденной изоляции силовых кабелей. АИД-60П «Вулкан-M» позволяет проводить снижение сопротивления изоляции до уровня, необходимого для работы более мощного прожигающего устройства. Это дает возможность быстро и точно определить место повреждения в любых аварийных ситуациях.
- как отдельный прибор
- в составе испытательно-прожигающего комплекса ИПК-1
- в составе передвижной электротехнической лаборатории ЛК-10
Преимущества:
В отличие от существующих в настоящее время аппаратов для испытания диэлектриков АИД-60П "Вулкан-М" позволяет работать неограниченное время в режиме прожига поврежденной изоляции. Кроме этого, элементная база устройства позволяет не бояться короткого замыкания на выходе, то есть работать во всех режимах от короткого замыкания до холостого хода.
Описание устройства и принцип действия:

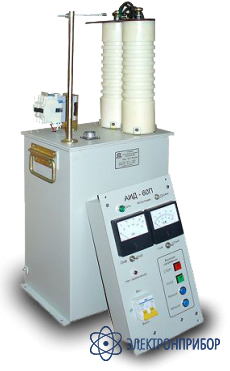

Устройство состоит из силовой части и пульта управления (ПУ), соединённых между собой кабелем управления. На ПУ размещены вольтметр, амперметр и кнопки регулирования напряжения. АИД-60П «Вулкан-M» является регулируемым источником тока, работающим в режиме постоянства мощности. На выходе источника формируется напряжение 1 - 60 кВ и ток 28 мА (при напряжении 60кВ). Поддержание постоянства мощности на данном уровне осуществляется автоматически.
Аппарат АИД-60П "Вулкан-M" соответствует техническим условиям ТУ 3414-005-52894219-2006.
Сертификат соответствия РОСС RU.MX08.H00071, действует до 10.04.2010г.
