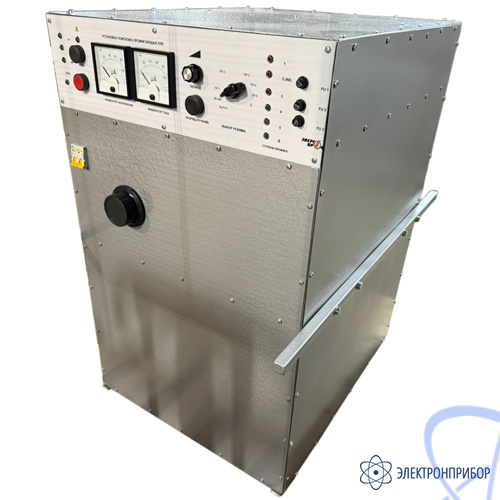

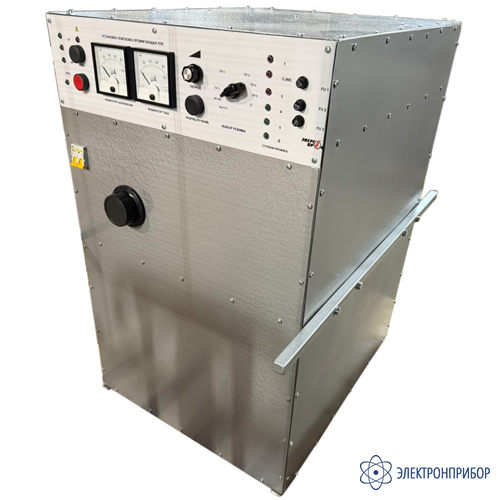

Описание установки поисково-прожигающей УПП-1510 масл. трансф.:
Установка поисково-прожигающая УПП-1510 масл. трансф. предназначена для прожига поврежденной изоляции силовых электрических кабелей и точного определения места их повреждения акустическим методом.
Установка поисково-прожигающая УПП-1510 масл. трансф. пользуется спросом при стационарном размещении в автомобиле или на производстве. Имеет увеличенные габариты по сравнению с установкой УПП-1510 сух. трансф.
Функции:
- прожиг поврежденной изоляции;
- определение места повреждения акустическим методом.
Установка УПП-1510 масл. трансф. ведет прожиг в полуавтоматическом режиме напряжением от 15кВ DC и током до 30А, 6 ступеней прожига. Переключение ступеней прожига осуществляется электромеханическим переключателем оператором вручную, контролируется ток потребления установки в режиме КЗ и напряжение на ступенях. Установка УПП-1510 имеет встроенную защиту ограничивающую время работы установки в режиме КЗ, во избежание от перегрева трансформатора.
Установка УПП-1510 масл. трансф. обеспечивает точное определение места повреждения кабеля акустическим методом, для чего оснащена встроенной батареей конденсаторов напряжением 10кВ емкостью 20 мкФ, обеспечивающей энергию импульса 1000 Дж при напряжении 10 кВ. Регулировка напряжения импульса в диапазоне 0 - 10 кВ осуществляется оператором вручную при помощи ЛАТРа, оснащенного датчиком "нулевого" положения. Период следования импульсов задается оператором в диапазоне 1 импульс в 6...12 секунд или производится в режиме "ручного" разряда.
Установка поисково-прожигающая УПП-1510 масл. трансф. имеет вид "моноблока" на колесной паре.
