ВПУ-60 — высоковольтное прожигающее устройство

ВПУ-60 — высоковольтное прожигающее устройство

ВПУ-60 — высоковольтное прожигающее устройство


Производитель:
Прочие

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание высоковольтного прожигающего устройства ВПУ-60:

Высоковольтное прожигающее устройство ВПУ-60 – это прибор, пришедший на смену АИД-60П «Вулкан-М», который снят с производства. ВПУ-60 предназначено для прожига поврежденной изоляции силовых кабелей номиналом 380 В – 10 кВ в диапазоне от 60 кВ до 0. От своего предшественника ВПУ-60 отличается большей мощностью и оптимизированной вольтамперной характеристикой. Эти обстоятельства позволяют существенно повысить эффективность и сократить время высоковольтного прожига. Кроме того, прибор более надежен и более удобен в эксплуатации.

Дополнительной функцией прибора является проведение испытаний постоянным напряжением до 60 кВ.

ВПУ-60 на прожиге может использоваться либо как самостоятельный прибор, либо в связке с малогабаритным прожигающим устройством МПУ-3 Феникс (испытательно-прожигающий комплекс ИПК-1). ВПУ-60 через диодную линейку ДЛ-1 подключается к МПУ-3 Феникс и работает в качестве четвёртого, высоковольтного источника тока. В составе такого прожигающего комплекса ВПУ-60 обеспечивает прожиг от 60 до 20 кВ, а на более низких напряжениях прожиг осуществляет более мощное МПУ-3 Феникс.

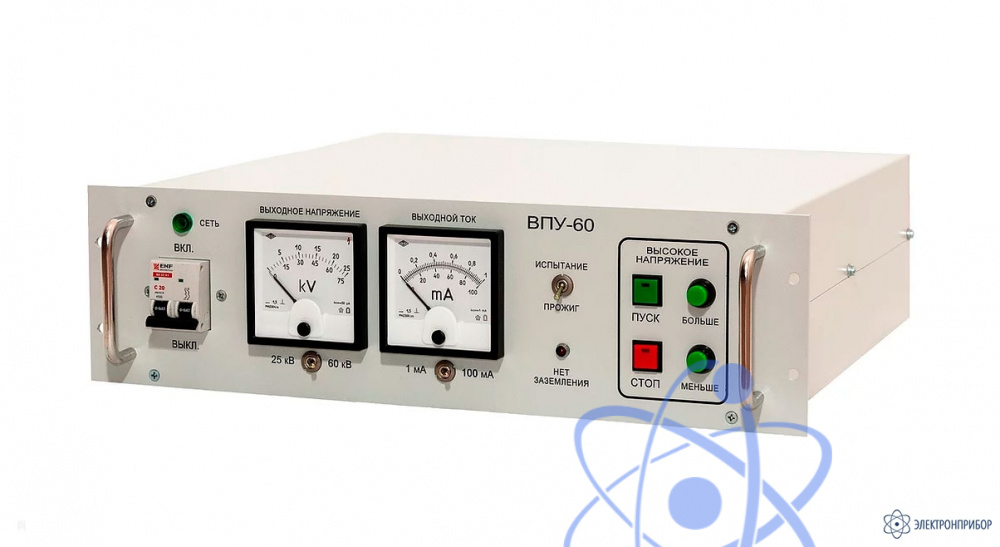

Устройство состоит из высоковольтного блока и силового блока, соединённых между собой кабелем управления. На силовом блоке размещены вольтметр, амперметр и кнопки регулирования напряжения. ВПУ-60 является регулируемым источником напряжения с ограничением тока при увеличении нагрузки или при коротком замыкании. На выходе источника формируется напряжение 1 - 60 кВ и ток до 60 мА (при напряжении 60 кВ).

Особенности высоковольтного прожигающего устройства ВПУ-60:

  • Легкое и компактное;
  • Небольшая потребляемая мощность, возможность работы на прожиг от источника автономного питания ограниченной мощности;
  • Выделяемая мощность больше, чем у других приборов, осуществляющих высоковольтный прожиг (на напряжениях свыше 25 кВ);
  • Способно длительно работать даже при температуре окружающей среды до 40°С;
  • Не боится короткого замыкания.

Технические характеристики высоковольтного прожигающего устройства ВПУ-60:

Параметр Значение
Напряжение питающей сети однофазного переменного тока, В 180 - 250
Частота питающей сети, Гц 50 - 60
Максимальная потребляемая мощность, кВА, не более 4
Выходное напряжение (постоянное), кВ 1 - 60
Выходной ток при напряжении 60 кВ, мА До 60
Габаритные размеры высоковольтного блока, мм 490х420х130
Габаритные размеры силового блока, мм 250х250х750
Масса высоковольтного блока, кг 16
Масса силового блока, кг 20
Рабочие условия эксплуатации
Температура окружающего воздуха, °С от -30 до +40
Относительная влажность воздуха, % 80 при +25°С
Наименование Количество
1 Высоковольтный блок 1
2 Электронный блок 1
3 Соединительный кабель с разъёмами 2
4 Сетевой кабель 1
5 Паспорт 1
6 Руководство по эксплуатации 1
