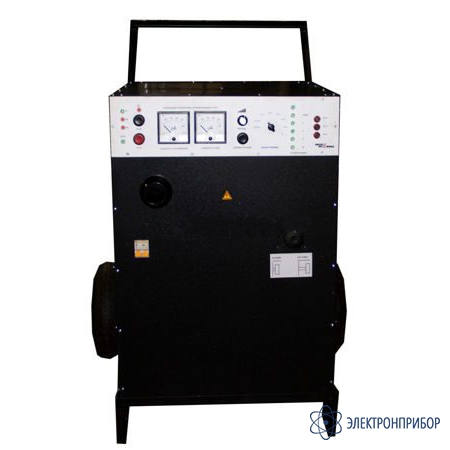

Описание установки поисково-прожигающей УПП-1510 сух. трансф.:
Установка поисково-прожигающая УПП-1510 сух. трансф. предназначена для прожига поврежденной изоляции силовых электрических кабелей и точного определения места их повреждения акустическим методом.
Функции:
- прожиг поврежденной изоляции;
- определение места повреждения акустическим методом.
Установка УПП-1510 сух. трансф. ведет прожиг в полуавтоматическом режиме напряжением от 15кВ DC и током до 30А, 6 ступеней прожига. Переключение ступеней прожига осуществляется электромеханическим переключателем оператором вручную, контролируется ток потребления установки в режиме КЗ и напряжение на ступенях. Установка УПП-1510 имеет встроенную защиту ограничивающую время работы установки в режиме КЗ, во избежание от перегрева трансформатора.
Установка УПП-1510 сух. трансф. обеспечивает точное определение места повреждения кабеля акустическим методом, для чего оснащена встроенной батареей конденсаторов напряжением 10кВ емкостью 20 мкФ, обеспечивающей энергию импульса 1000 Дж при напряжении 10 кВ. Регулировка напряжения импульса в диапазоне 0 - 10 кВ осуществляется оператором вручную при помощи ЛАТРа, оснащенного датчиком "нулевого" положения. Период следования импульсов задается оператором в диапазоне 1 импульс в 6...12 секунд или производится в режиме "ручного" разряда.
Трансформатор, обеспечивающий работу функции прожига и заряда конденсаторной батареи имеет "сухое" исполнение.
Установка поисково-прожигающая УПП-1510 сух. трансф. имеет вид "моноблока" на колесной паре. Масса установки до 110 кг.
Для стационарного размещения в автомобиле или на производстве можно использовать установку УПП-1510 масл. трансф. Имеет увеличенные габариты по сравнению с УПП-1510 сух. трансф.
