Описание компактной прожиговой установки для определения мест повреждения электрического нагревательного кабеля в системах теплого пола BURNMAKER-2:

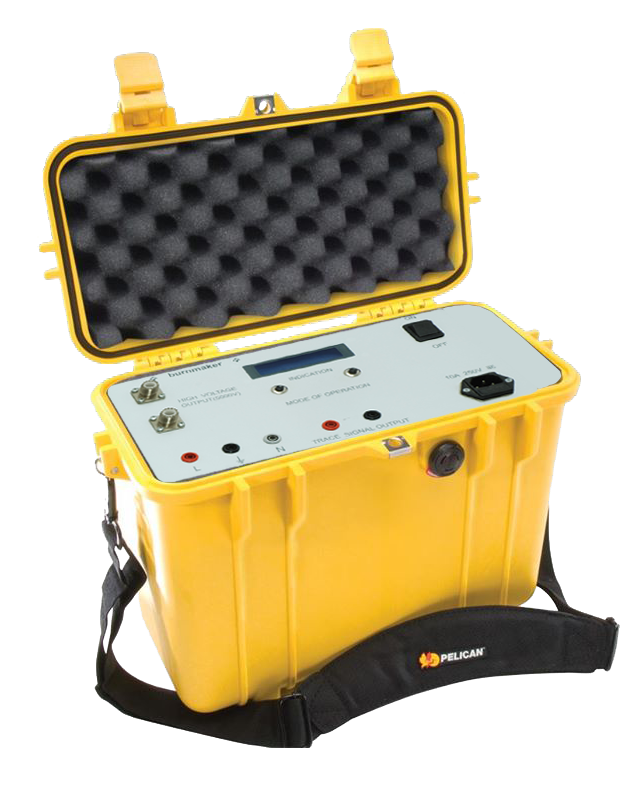

Установка BURNMAKER-2 – это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола. Комплект BURNMAKER-2 состоит из «комбинированного» блока и приемника дефектоискателя.
В состав «комбинированного» блока входит:
- измеритель сопротивления изоляции;
- формирователь проводящего канала («прожиг»);
- генератор для трассировки кабеля.
Комплект BURNMAKER-2 позволяет находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.
Особенности компактной прожиговой установки для определения мест повреждения электрического нагревательного кабеля в системах теплого пола BURNMAKER-2:
- Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1-ЖИЛА2, ЖИЛА1-ЭКРАН, ЖИЛА2-ЭКРАН;
- Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В);
- Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля;
- Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем;
- Четыре уровня выходного сигнала генератора в режиме трассировки кабеля;
- Функция отстройки от внешних помех в режиме трассировки кабеля;
- Вращение головки приемника в 3 плоскостях.
Применение в комплексе с тепловизором. Термограммы:
