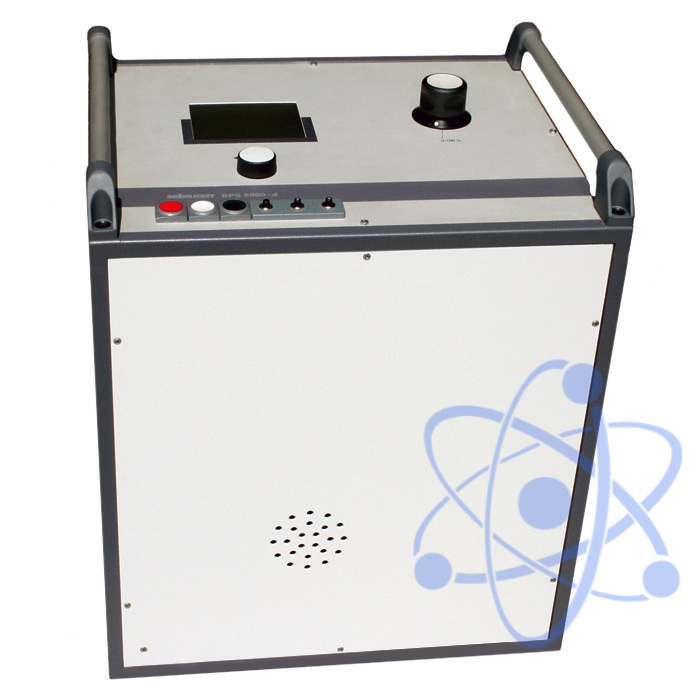

BPS 5000 — испытательно-прожиговая установка

Распечатать Сохранить в PDF Артикул: 33707

Производитель:
Seba

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание испытательно-прожиговой установки BPS 5000

Обычно эта установка встраивается в лабораторию, но может использоваться и в качестве отдельного прибора для преобразования повреждений или для прожига.

Благодаря цифровому управлению установка может работать как прибор прожига для преобразования тяжело локализуемых повреждений, а также как блок управления для подключенной извне испытательной установки.

Эта установка может осуществлять обычные испытания кабеля постоянным напряжением или уже давно применяемые и нормированные испытания СНЧ 0,1 Гц косинусно-прямоугольным переменным напряжением. Регистрируется и ток утечки при СНЧ-испытании - особенность при косинусо-прямоугольной форме напряжения.

Все важные результаты измерения можно запротоколировать и передать на ПК по встроенному устройству Bluetooth.

Функции и возможности упрвления испытательно-прожиговой установки BPS 5000

Испытания DC до 80 кВ
Испытания AC до 58 кВ
VLF 54 кВ с измер. тока утечки и протоколированием
Прожиг постоянным и переменным напряжением
Режим поиска повреждений оболочки

Преимущества испытательно-прожиговой установки BPS 5000

Высокий ток прожига
Прожиг постоянным и переменным напряжением
Протоколирование
Цифровая индикация результатов измерения
Интерфейс Bluetooth
Увеличенно время прожига
Вв испытательный прибор при использовании HPG 70
Блок управления приставкой СНЧ
Измерение фактического эффективного значения (TrueRMS) напряжения и тока

Технические характеристики испытательно-прожиговой установки BPS 5000

Параметр	Значение
Прожиг
Ступени прожига (DC)	0...1,2 кВ / 6 А, 0...4 кВ / 1,5 А
Ступени прожига (DC)	0 … 8 кВ / 0,8 A, 0 … 15 / 0,5 A
Ступени прожига (AC)	0 … 60 В / 110 A, 0 … 220 В / 30 A
DC испытание (при встраивании в лабораторию)
Выходное напряжение (DC)	0 … 80 кВ
Номинальный ток (I_N)	15 мA
Ток короткого замыкания (I_K)	50 мA (макс. 1 ч)
Мощность	1,5 кВА
Мощность короткого замыкания	3,5 кВА (макс. 1 ч)
Рабочая температура	-10 °C …+40 °C
СНЧ-испытание (опция)
Испытательное напряжение	0 … 54 кВ
Метод	0,1 Гц косинусо-прямоугольная форма испытательного напряжения
Максимальная испытательная емкость	5 мкФ
Номинальный ток (I_N)	15 мA +/- 3 мA
Потребляемая мощность	1 кВА

Диапазоны напряжения	0 … 5 кВ / 0,8 A, импульсы 1:3 0 … 10 кВ / 0,5 A
Общие данные
Индикация	LCD, разрешение 320 x 240. Отключение ПО при 120 °C
Диапазон температур	Аппаратное отключение при 145°C
Питание	230 В ±10 %, 45 … 60 Гц
Потребляемая мощность	макс. 7,0 кВА
Класс защиты	I согласно DIN VDE 0140 T.1
Вид защиты	IP 20 согласно EN 60529
Габариты (ШхВхГ)	434 x 560 x 520 мм
Масса	108 кг

Наименование	Количество
Комплект кабелей для BPS 5000-d-SA	1
Прибор для управления прожигом	1
