В связи с постоянным усовершенствованием изделия, конструктивными изменениями, повышающими его надежность и улучшающими условия эксплуатации, возможны незначительные расхождения между описанием конструкции изделия и выпускаемым изделием.

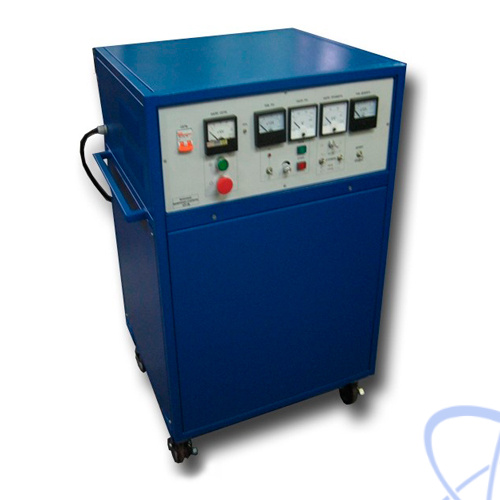

Назначение прожигающей установки АПУ-2М:
Установка прожигающая АПУ-2М предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами.
АПУ-2М позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. АПУ-2М имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ». Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).
Особенности прожигающей установки АПУ-2М:
- В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД;
- Время работы не ограничено;
- Переключение ступеней осуществляется без разрыва дуги в момент переключения;
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
- Встроенный дожиг.
