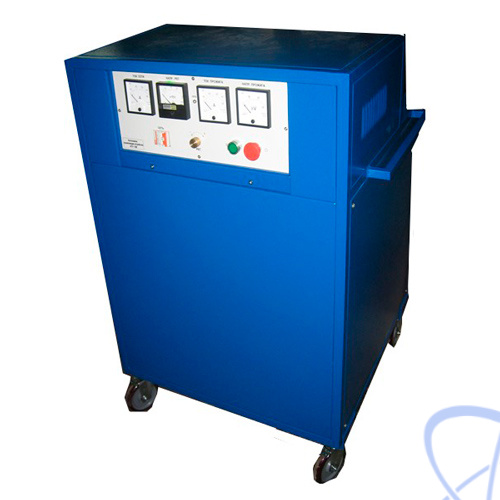

АПУ 1-3М — автономное прожигающее устройство


Производитель
Гарантия
12 мес
Артикул
26871
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение автономного прожигающего устройства АПУ 1-3М:

Автономное прожигающее устройство АПУ-1-3М предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения. Область применения – предприятия, эксплуатирующие электрические сети напряжением 0,4-10 кВ.

Охлаждение трансформатора прожига естественное масляное.

Описание автономного прожигающего устройства АПУ 1-3М:

В состав устройства АПУ-1-3М входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

Блок прожигающий имеет 4 ступени выпрямленного напряжения (25; 5; 1; 0.3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.

Устройство может использоваться на промышленных предприятиях, имеющих собственные электрические сети, а также для стационарной установки в крупных распределительных устройствах.

Технические характеристики автономного прожигающего устройства АПУ-1-3М:

Параметр Значение
Напряжение питающей однофазной сети переменного тока частотой 50 Гц 220 В±10%
Средняя величина тока, потребляемого из сети 40 А
Максимальное выходное выпрямленное напряжение 25 кВ
Максимальный выходной выпрямленный ток 45 А
Габариты блока управления 386х285х225 мм
Габариты блока прожигающего 620х605х575 мм
Габариты регулятора напряжения 220х230х108 мм
Габариты делителя напряжения 280х40х105 мм
Вес блока управления 14 кг
Вес блока прожигающего 250 кг
Вес регулятора напряжения 5,6 кг
Вес делителя напряжения 0,5 кг
Наименование Количество
1 Блок управления 1
2 Блок прожигающий 1
3 Регулятор напряжения 1
4 Делитель напряжения 1
5 Кабель питания 1
6 Провод защитного заземления 1
7 Провод рабочего заземления 1
8 Провод испытательный 1
9 Паспорт и руководство по эксплуатации 1
