ВУПК-04-25 — прожигающая установка

ВУПК-04-25 — прожигающая установка

ВУПК-04-25 — прожигающая установка


Производитель:
Прочие
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение прожигающей установки ВУПК-04-25:

ВУПК-04-25 предназначен для прожига дефектной изоляции и создания металлического соединения между жилами силового кабеля в месте повреждения. Установка прожига обеспечивает автоматическое выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150В, 2-я - 400в, 3-я -1050В, 4-я 5000В, 5-я – 20 000В. В установке применены 2 высокочастотных преобразователя, что позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

Прожигающая установка ВУПК-04-25 может использоваться как отдельная установка и в составе передвижной электротехнической лаборатории (быстросъемные крепления вместо колес).

Описание прожигающей установки ВУПК-04-25:

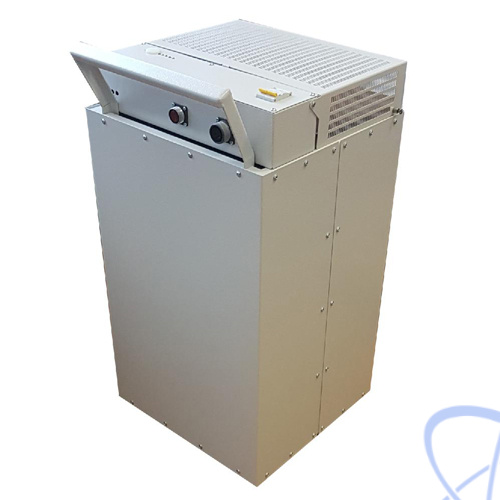

В прожигающей установке ВУПК-04-25 объединены два устройства: высоковольтный прожиг и низковольтный дожиг. Благодаря этому решена проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции. Автоматическое отключение при достижении перемычки в кабеле. Установка конструктивно выполнена в виде силового блока на колесах, с ручкой и выносным пультом управления, который позволяет удобно и безопасно работать с установкой. Один человек без усилий способен транспортировать установку на любое расстояние.

На пульте расположены: индикатор тока в цепи прожига, светодиодные индикаторы, индуцирующие работу ступеней и состояние установки. Выносной пульт позволяет монтировать основной блок практически в любом месте передвижной лаборатории.

На верхней панели расположена безопасная система подключения высокого напряжения:

  • Защитная крышка с изолированным выводом электродом для подключения высоковольтного кабеля и датчиком открытия;
  • Индикатор наличия остаточного напряжения на кабеле;
  • Пиковый светодиодный индикатор мощности потребляемой из сети;
  • Автомат включения сети.

Технические характеристики прожигающей установки ВУПК-04-25:

Параметр Значения
Напряжение питания 220 В
Максимальное напряжение на выходе до 25 кВ
Максимальный сваривающий ток 55 А
Средний ток, потребляемый из сети 20 А
Ток потребляемый из сети без нагрузки 3 А
Габаритные размеры 420 х 450 х 900 мм
Масса 45 кг
Наименование Количество
1 Прожигающая установка ВУПК-04-25 1
2 Выносной пульт 1
3 Сетевой кабель 1
4 Паспорт 1

Дополнительная комплектация:

(Поставляется за отдельную плату)

Наименование
1 СКВИЛ-70 — кабель для подключения установок к объектам испытаний
