Описание Сталкер 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

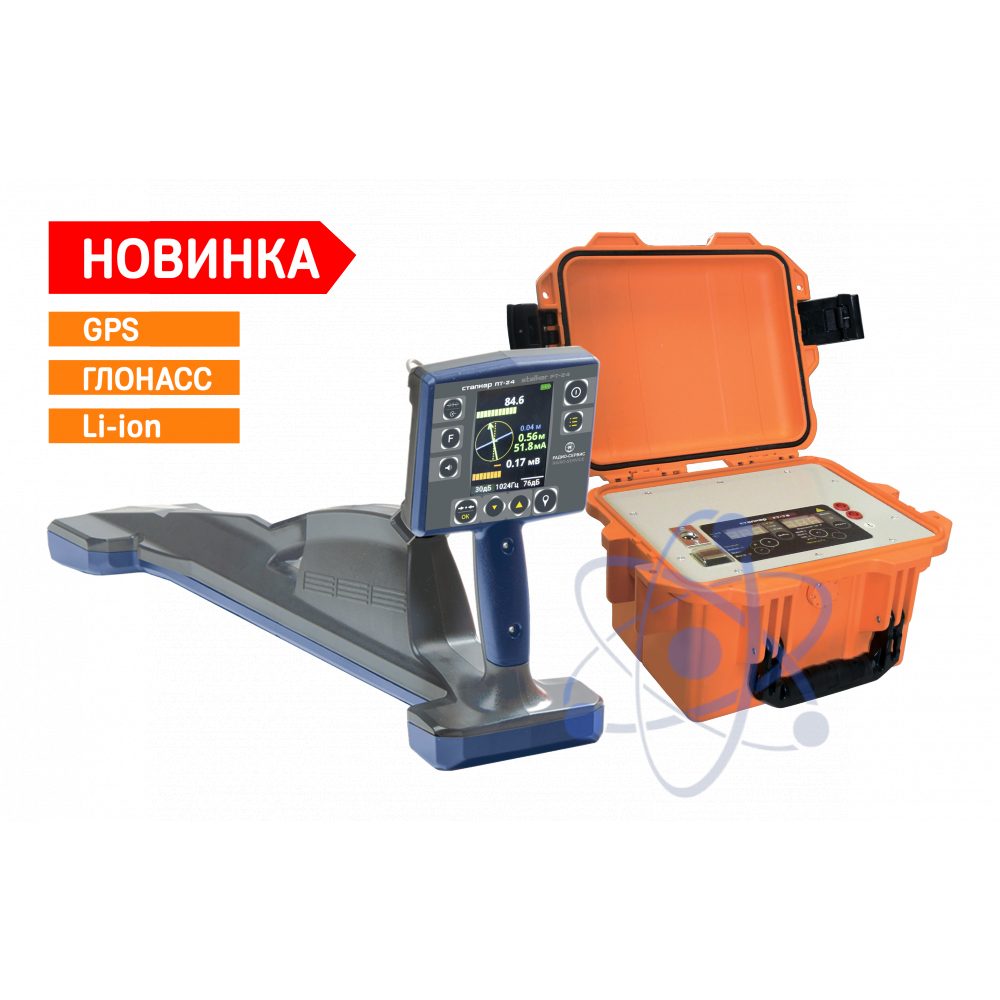

Трассоискатель "Сталкер 75-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.В комплект поставки трассоискателя «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.
Общие особенности трассоискателя "Сталкер 75-24" (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- поиск положения передающих зондов и камер телеинспекции
- трассировка и координирование местоположения во всемирной системе координат;
- встроенный GPS/ГЛОНАСС модуль
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- связь с компьютером по Bluetooth , память на 10000 измерений;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-24 автоматически отображает глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
- Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- встроенный GPS/ГЛОНАСС модуль
- облегченная конструкция (вес 1,9 кг.)
- увеличенный яркий цветной дисплей
- увеличенное время работы до 20 часов от Li-Ion аккумуляторов
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
