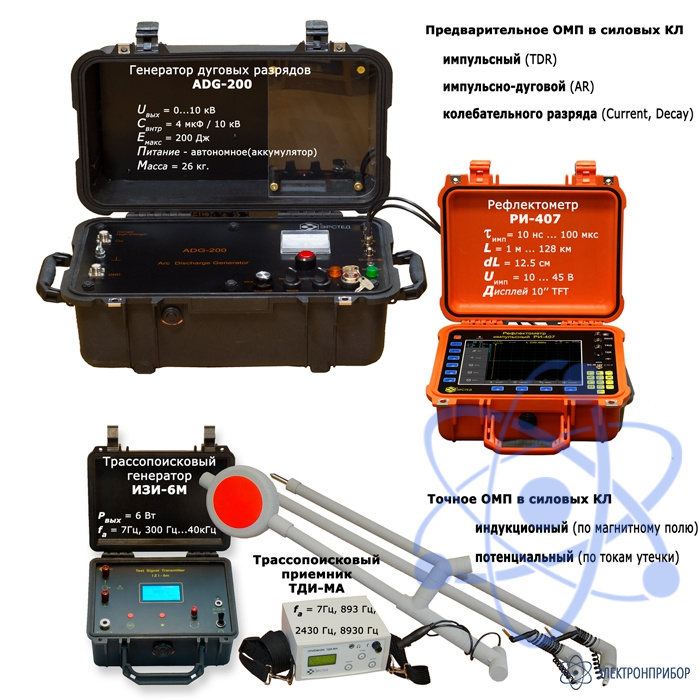

| Режимы измерений |
импульсный (TDR)
импульсно-дуговой(Arc-Reflection)
волны напряжения(Decay)
волны тока(Current method) |
| Дисплей |
цветной TFT 10” (640х480 пикселей) |
| Диапазон измерения расстояния (временной задержки) |
от 0 до 128000 м (от 0 до 1280 мкс) |
| Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 – 250 м (0 – 2,5 мкс)
0 – 500 м (0 -5 мкс)
0 – 1000 м (0 – 10 мкс)
0 – 2000 м (0 – 20 мкс) |
0 – 4000 м (0 – 40 мкс)
0 – 8000 м (0 – 80 мкс)
0 – 16000 м (0 – 160 мкс
0 – 32000 м (0 – 320 мкс)
0 – 64000 м (0 – 640 мкс)
0 – 128000 м (0 – 1280 мкс) |
| Погрешность измерения расстояния |
от 0,01% до 0,2% от поддиапазона |
| Эффективная частота дискретизации |
800 МГц |
| Диапазон согласованных сопротивлений |
от 25 Ом до 600 Ом |
| Длительность зондирующего импульса |
от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса (на согласованную нагрузку) |
U1 – не менее 10 В
U2 – не менее 45 В |
| Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах |
не хуже 1 мВ |
| Диапазон перекрываемого затухания |
не менее 80 дБ |
| Диапазон установки коэффициента укорочения |
от 1,.000 до 3,000, с шагом 0,001 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) |
от 0 до 50 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
измерительный вход
вход TRIG |
| Синхронизация по амплитуде (волновой метод) |
от -60 до +60 В, с шагом 2 В |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур |
от 15 °С до 25 °С ± 0.2 % от значения поддиапазона |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур |
от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона |
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения |
от 1 до 3 ± 0,4 % |
| Подавление асинхронных помех – параметр осреднение |
от 1 до 64 |
| Ёмкость энергонезависимой памяти |
не менее 300 рефлектограмм
не менее 500 коэффициентов укорочения |
| Интерфейс с ПК |
через внешний накопитель USB-Flash |
| Волновое сопротивление измерительного входа TDR |
75 Ом (фиксированное) |
| Время установления рабочего режима |
не более 15 сек. |
| Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2 |
не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора) |
| Время непрерывной работы через зарядное устройство |
не ограничено |
| Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора |
не более 40 Вт |
| Габаритные размеры |
363х295х170 мм |
| Диапазон рабочих температур |
от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей АКК1 / АКК2 |
не более 3,5 кг / не более 5,2 кг |
| Средняя наработка на отказ To |
не менее 6000 часов |
| Установленный срок службы Тсл |
не менее 5 лет |
| Диапазон регулировки выходного напряжения |
0…10 кВ |
| Ступени выходного напряжения |
4 кВ, 10 кВ |
| Режимы заряда |
Прямой заряд кабеля до пробоя (AUTO),
Заряд встроенного конденсатора (MANUAL) |
| Максимальная запасенная энергия |
200 Дж |
| Время затягивания дуги |
1...10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными разрядами |
Определяется оператором, но не менее 20 с |
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
На разъеме TDR — 60 В;
На разъеме WAVE – 120 В;
На разъеме TRIG – 20 В |
| Питание |
Автономное – аккумулятор 12 В, 12 А/ч |
| Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе |
100 |
| Диапазон рабочих температур |
-20...+40 °С |
| Габаритные размеры |
520х350х300 мм |
| Масса, не более |
26 кг |
| Заводские частоты |
7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА |
| Диапазон установки пользовательских частот |
300 Гц – 40000 Гц |
| Точность установки пользовательских частот |
не более ±0.5% от устанавливаемого значения частоты |
| Шаг установки пользовательских частот |
1.0 Гц |
| Временной интервал следования зондирующих импульсов в режиме ИГ |
пачка – 0,375 с., пауза – 0,125 с. |
| Выходная мощность |
1…6 Вт в зависимости от нагрузки в диапазоне 1.5 Ом … 1 кОм |
| Измерение напряжения |
0 .. 400 В (постоянное, переменное) |
| Управление |
управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой |
| Дистанционное управление |
мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу) |
| Возможность неконтактного подключения к трассе |
выносной герметичный резонансный индуктор |
| Согласование с нагрузкой |
автоматическое |
| Время непрерывной работы |
не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С |
| Электропитание |
встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер |
| Масса c аккумулятором |
2 кг |
| Диапазон рабочих температур |
-20°С …+50°С при влажности до 95%, без конденсата |
| Активная частота, FА |
7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц |
| Пассивная частота, Fп |
50 Гц |
| Локация повреждений изоляции |
 |
| Контроль разряда аккумулятора |
Есть (ЖКИ индикатор)+автоматический контроль микропроцессором |
Время непрерывной работы, не менее
- с подсветкой
- без подсветки |
8 часов
12 часов |
| Электропитание |
Встроенный аккумулятор Li-Ion 7,4 В. |
| Масса c аккумулятором |
1,5 кг |
| Диапазон рабочих температур |
-20 ÷ + 50 °С |
