скрыть информацию| Параметр | Значения |
| Дальность обследования | 5-10 км |
| Погрешность определения места расположения дефекта в изоляционном покрытии, не более | 2% |
| Габаритные размеры | 95х360х470 мм |
| Масса трассодефектоискателя | 6,2 кг |
| Параметр | Значения |
| Генератор | |
| Частота сигнала на выходе генератора, Гц* | 500±0.5 1000±1 5000±2 |
| Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1000±5 мс. Длительность времени генерации напряжения сигнальной частоты составляет | 333±3 мс |
| Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1 кГц при напряжении питания 12 В), не менее, Вт | 70 |
| Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100% ступенями по | 10 Вт |
| Максимальная амплитуда напряжения в импульсе генерации составляет не менее (на омической нагрузке 1 кОм и напряжении питания 12 В) | 100 В |
| Напряжение питания генератора, В | 10-15 |
| Габаритные размеры генератора, не более, мм | 140х80х200 |
| Масса генератора, не более, кг | 1 |
| Рабочая температура и относительная влажность | от -20 °С до +40 °С 98% при 20 °С |
| Приемник | |
| Центральная частота полосы пропускания приемника, Гц* | 50±0.05 100±0.1; 500±0.5; 1000±1; 5000±2. |
| Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц | 45 |
| Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ | 20 |
| Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм | 3 |
| Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ | 90 |
| Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В | 3-5 |
| Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5 В), не более, мА | 40 |
| Габаритные размеры приемника, не более, мм | 200x140x60 |
| Масса приемника без элементов питания, не более, кг | 0,3 |
| Рабочая температура и относительная влажность | от -20 °С до +40 °С 98% при 20 °С |
* По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот генератора могут быть изменены.
* По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот приемника могут быть изменены.
Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
| № | Наименование | Количество |

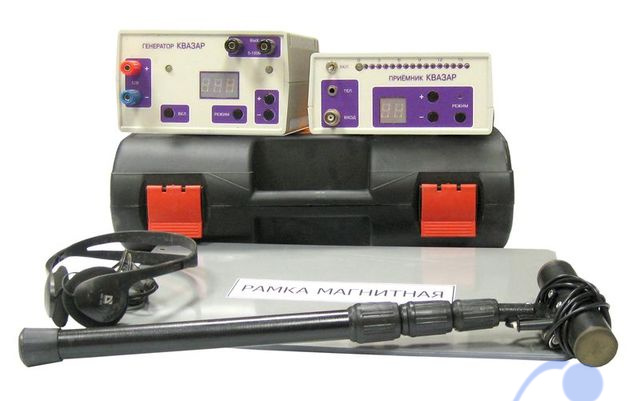

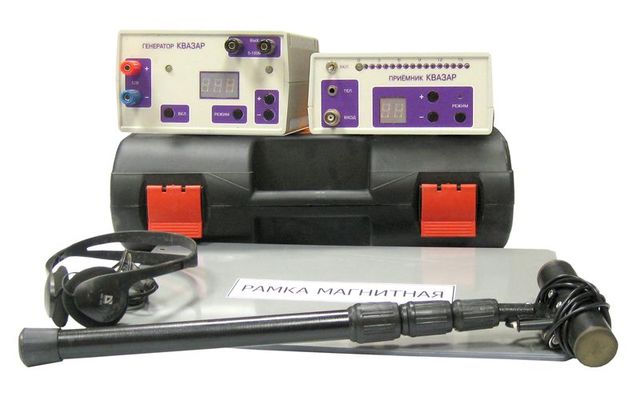

| 1. | Генератор поисковый «КВАЗАР» | 1 |
| 2. | Провод (двойной) подключения генератора к источнику питания (2 м) | 1 |
| 3. | Провод подключения генератора к объекту обследования и устройствам заземления (4 м) | 2 |
| 4. | Клипса контактная магнитная | 1 |
| 5. | Приемник поисковый «КВАЗАР» | 1 |
| 6. | Антенна электромагнитная | 1 |
| 7. | Телефоны головные | 1 |
| 8. | Штырь сигнальный (со вставкой) | 1 |
| 9. | Штырь заземления | 1 |
| 10. | Провод сигнальный (свитый) подключения к приемнику штыря сигнального (5 м) и штыря заземляющего (1 м) | 1 |
| 11. | Аккумулятор 12В | 1 |
| 12. | Элемент питания типа 316 (AA/LR6) | 3 |
| 13. | Зарядное устройство | 1 |
| 14. | Отвертка | 1 |
| 15. | Паспорт, инструкция по эксплуатации и техническое описание | 1 |
