ИКП-32.407АТ — искатель кабельных повреждений

Описание комплекта искателя кабельных повреждений ИКП-32.407АТ

Комплект ИКП-32.407АТ реализует все основные методы определения мест повреждений в силовых кабелях. Методы поиска: рефлектометрический, импульсно-дуговой, колебательного разряда (по току), акустический, индукционный. Выходное напряжение – до 32 кВ, дальность 0…256 км.

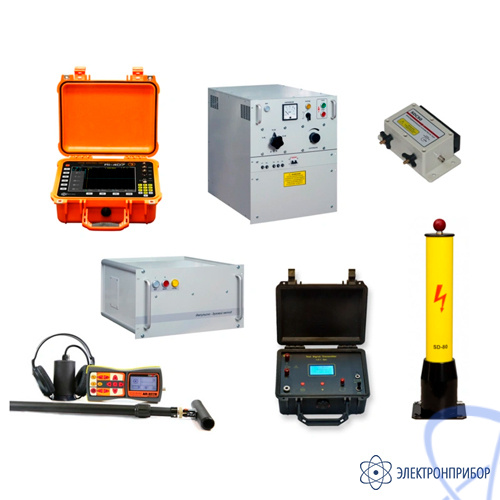

Состав комплекта искателя кабельных повреждений ИКП-32.407АТ:

• рефлектометр импульсный РИ-407 СТРИЖ-С;
• генератор ударных импульсов ГИ-32 2000/4000;

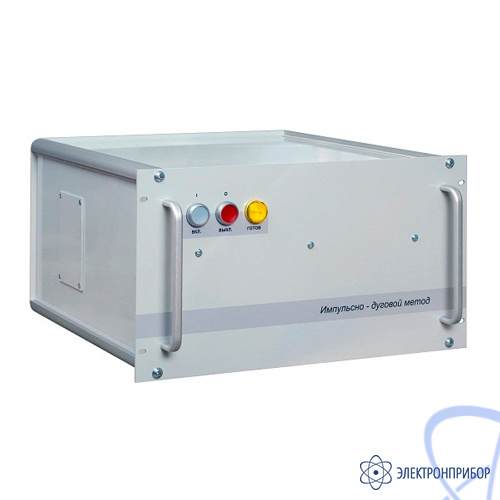

• адаптер дугового разряда SC-40;

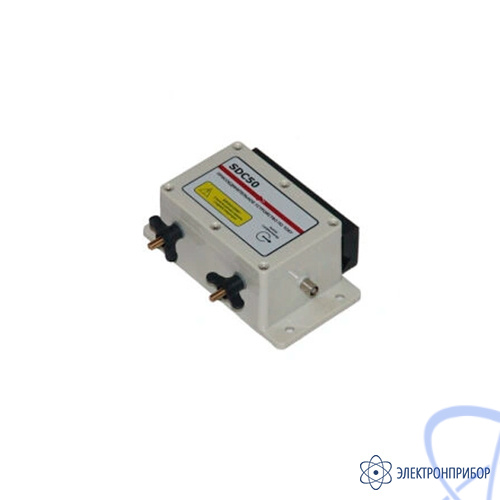

• датчик тока SDC-50;

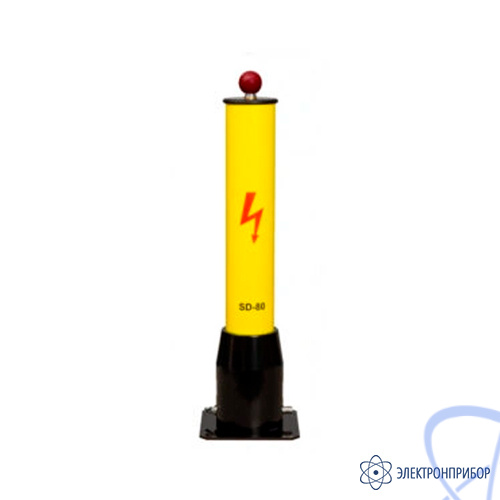

• датчик напряжения SD-80;
• акустический/индукционный трассодефектоискатель Успех АТП-424Э;
• трассопоисковый генератор ИЗИ-6М.

Назначение искателя кабельных повреждений ИКП-32.407АТ

Предварительная локализация как низкоомных (< 1 кОм), так и высокоомных (> 1 кОм) повреждений КЛ следующими беcпрожиговыми методами:

• импульсный метод (метод импульсной рефлектометрии, TDR);
• импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);
• метод колебательного заряда по току (волновой по току, ICE).

Точная локализация (на местности) как низкоомных (< 1 кОм), так и высокоомных(> 1 кОм) повреждений КЛ следующими методами:

• электромагнитный метод;
• акустический метод.

Особенности искателя кабельных повреждений ИКП-32.407АТ
Максимально щадящие методы ОМП

• В комплексе реализованы беспрожиговые методы ОМП - кратковременное (единицы миллисекунд) ВВ-воздействие на изоляцию кабеля не повреждает КЛ:

Области применения искателя кабельных повреждений ИКП-32.407АТ

Силовые кабели всех типов:

• кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке;
• кабели силовые с резиновой изоляцией;
• кабели силовые с поливинилхлоридной изоляцией;
• кабели силовые с полиэтиленовой изоляцией.

И видов:

АВВГ, ВВГ 4*4, АВВГ-П, ВВГ-П, АВВГнг(А), ВВГнг(А), АВВГ-Пнг(А), ВВГ-Пнг(А), АВВГнг(А)-LS, ВВГнг(А)-LS, АВБШв, ВБШв, АВБШвнг(А), ВБШвнг(А), АВБШвнг(А)-LS, ВБШвнг(А)-LS.

Во всех электрических сетях, где применяется силовой кабель:

• электрические сети общего назначения;
• сети автономного электроснабжения;
• ремонт и обслуживание водного транспорта;
• сети технологических объектов;
• металлургическая промышленность;
• горнодобывающая промышленность;
• железные дороги;
• прочее.

 Греющие кабели основных типов:

• резистивного типа;
• саморегулирующегося типа;
• другие.

 Во многих отраслях:

• жилищно-коммунальное хозяйство;
• нефтехимическая промышленность;
• трубопроводный транспорт (нефтепроводы, водоснабжение/канализация).
