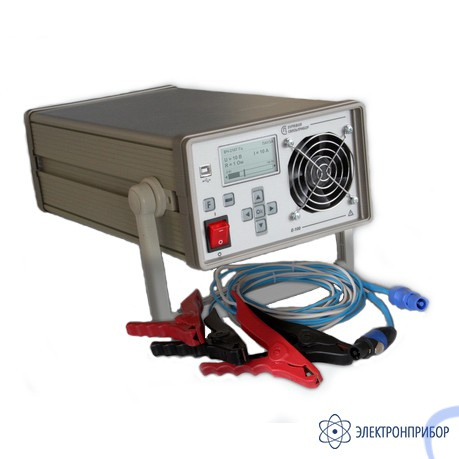

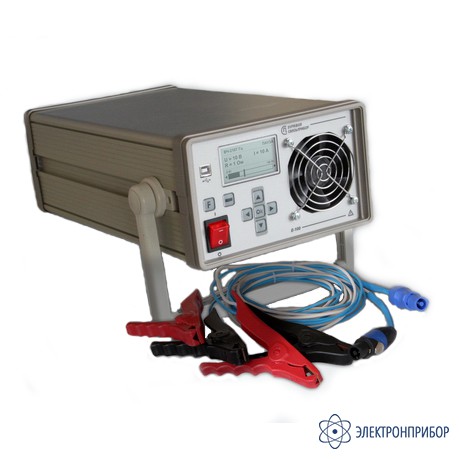

Описание генератора поискового Е-100:
Генератор поисковый E-100 используется в качестве источника сигнала при поиске трасс и мест повреждения силовых кабелей индукционным методом. Выходная мощность генератора на согласованную активную нагрузку не менее 100 Вт.
Особенности генератора поискового Е-100:
- генератор сигналов с большим выходным током до 20А;
- стандартные частоты "Поиск" 273 / 2187,5 / 6562,5 / 26 250 Гц;
- формирование любой частоты от 300 Гц до 40 000 Гц;
- автоматическое согласование с линией;
- форма выходного сигнала - синус;
- оценка сопротивления нагрузки с точностью 0,01 Ом;
- LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки;
- питание ~220В или 12-24В от внешнего аккумулятора;
- обновление ПО через USB.
Назначение генератора поискового Е-100:
Генератор E-100 с автоматической регулировкой выходной мощности предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:
- трассы воздушных и кабельных линий;
- трассы прокладки металлических тросов и трубопроводов (водо -, нефте - и газопроводов);
- глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
- повреждения изоляции внешних пластмассовых покровов кабелей;
- места обрыва или короткого замыкания (КЗ) жил кабеля;
- места обрыва троса.
