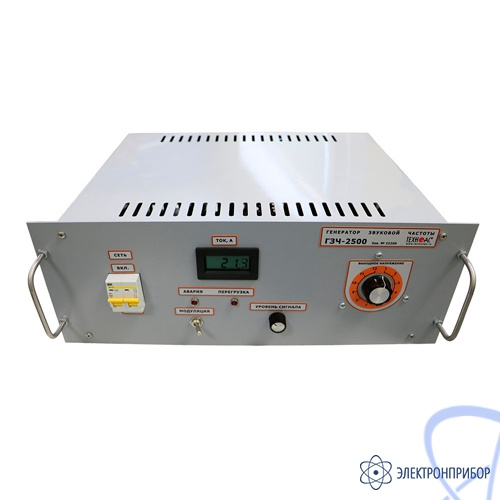

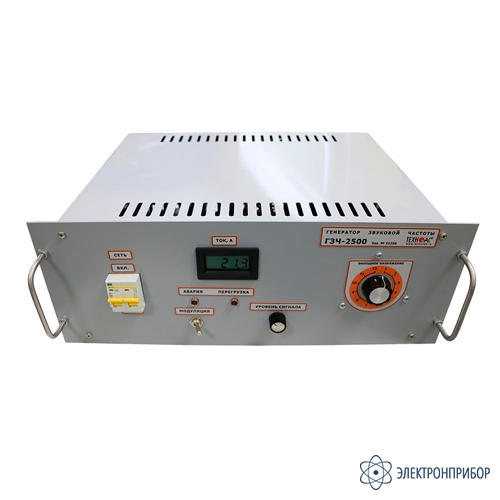

Назначение генератора звуковой частоты Атлет ГЗЧ-2500:
Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.
Особенности и принцип работы генератора звуковой частоты Атлет ГЗЧ-2500:
Два режима генерации:
- режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
- режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода – с частотой 2048 Гц.
Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.
Реализована защита от перегрузки по току.
Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».
Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода Uхх приведены в таблице:
| № | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Uxx, В | 30 | 60 | 70 | 85 | 100 | 115 | 130 | 145 | 170 | 200 | 250 | 315 |
