Описание комплекта индикаторов короткого замыкания ИКЗ-В54Л:

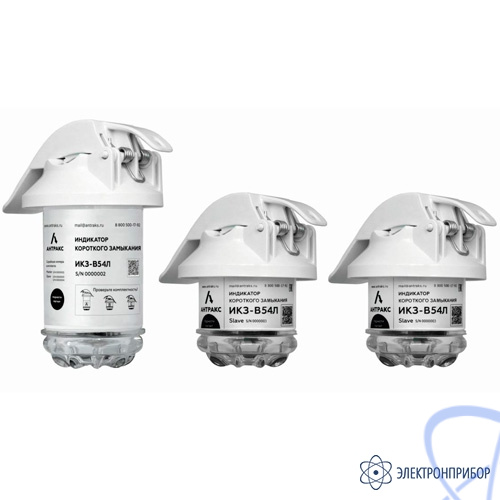

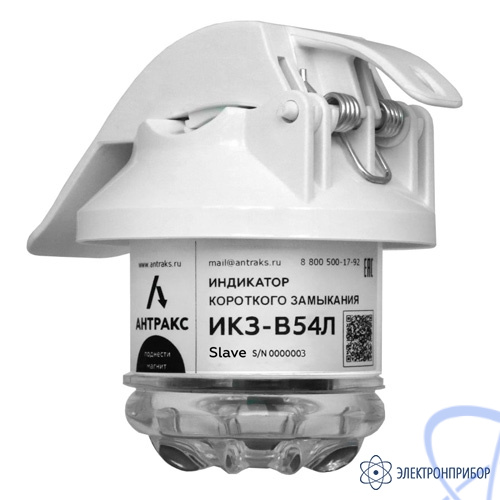

Комплекты индикаторов короткого замыкания ИКЗ-В54Л не требуют отдельного блока для передачи информации с использованием GSM-сети. В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В54Л-Master (одно устройство) и ИКЗ-В54Л-S (два устройства). Мастер-устройство поддерживает связь напрямую по сотовой сети.

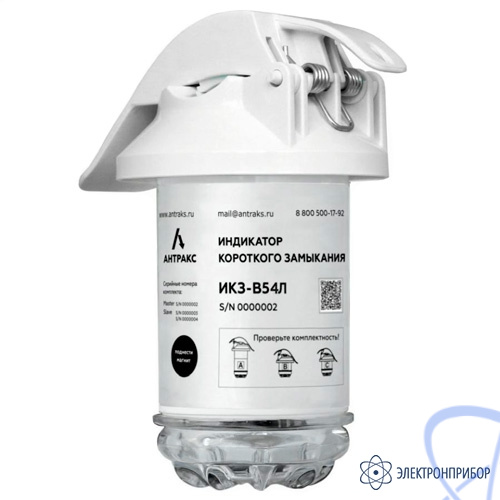

ИКЗ-В54Л-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, подключаясь к серверу сбора, используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент».
С помощью ИКЗ-В54Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН.
Индикаторы короткого замыкания линейки ИКЗ-Вх монтируются непосредственно на провода контролируемой линии
- Не зависят от конфигурации подвеса и количества цепей;
- Снабжены надежным зажимом для фиксации на провод. Зажимы одинаково эффективно работают на неизолированных и изолированных проводах;
- Устанавливаются на линии с диаметром провода 5-40 мм;
- Снабжены сверхъяркими светодиодами для определения повреждённых линий с большого расстояния. Существуют модели, в которых вместе со сверхъяркими светодиодами используется механический «флаг» (блинкер) красного цвета.
Светодиоды вспыхивают при фиксации факта повреждения линии, благодаря чему легко обнаружить повреждение линии на большом расстоянии.
Монтаж ИКЗ-В с помощью переносного монтажного инструмента ПМИ-1 позволяет:
- Использовать любой тип диэлектрической штанги для обеспечения безопасности персонала;
- Монтировать и демонтировать ИКЗ-В3 на линиях 6-10-35 кВ без отключения потребителей.
На основе модификаций ИКЗ-Вx могут быть сформированы комплекты приборов, включающие в себя разное количество индикаторов, и различные модули связи.
Состав комплектов зависит от требований к типам регистрируемых аварий, способов передачи данных и подбирается индивидуально для каждой энергосистемы.
Регистрация аварии:
- Визуально при обходе линии;
- Получение информации и настройка приборов с помощью смартфона с предустановленной ОС Android или iOS, поддерживающего протокол Bluetooth Low Energy (BLE), с установленным специальным программным обеспечением ППИ-3.
Особенности комплекта индикаторов короткого замыкания ИКЗ-В54Л:
- Регистрация короткого замыкания от 20 А;
- Регистрация однофазного замыкания на землю от 0,5 А;
- ИКЗ-В51Л-Master оснащены модулем GSM-передачи данных;
- Повышенная пропускная способность канала данных;
- Получение информации и настройка приборов с помощью смартфона с предустановленной ОС Android или iOS, поддерживающего протокол Bluetooth Low Energy (BLE), с установленным специальным ПО ППИ-3.
