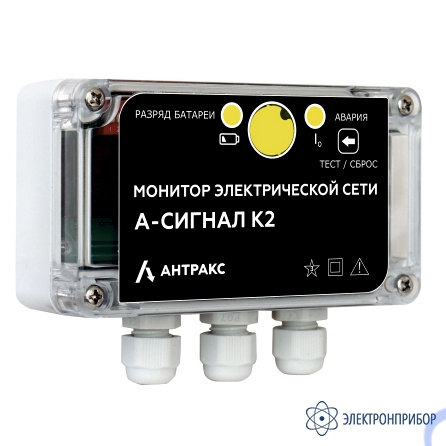

Назначение монитора электрической сети А-Сигнал К2:
Монитор электрической сети А-Сигнал К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ, а также для фиксации и индикации протекания токов замыкания на землю. Индикатор может работать на линиях с изолированной нейтралью.
Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход.
Фиксирование аварии происходит по току нулевой последовательности. Датчик тока надевается на броню силового кабеля.
В случае фиксации аварии, на приборе начинает мигать светодиод высокой интенсивности свечения и механический блинкер поворачивается яркой (желтой) стороной наружу. Одновременно происходит передача информации в систему сбора информации с помощью настраиваемого релейного выхода.
А-Сигнал К2 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.
Описание монитора электрической сети А-Сигнал К2:
Монитор электрической сети А-Сигнал К2 оптимален для определения ОЗЗ с токами более 10 А.
Индикация аварийных событий при помощи:
- механического блинкера;
- светодиода высокой интенсивности свечения;
- релейного выхода.
Надёжное питание в любой ситуации:
- питание от источника оперативного тока с любым из напряжений =220 В, =110 В, ~220 В;
- резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания.
Уверенно работает в неотапливаемых подстанциях при температурах от -40⁰С до +70⁰С при повышенной запылённости и влажности.
Дополнительные возможности А-Сигнал К2:
- резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
- изменение уставок с помощью ДИП переключателя;
- индикация разряда резервного источника питания.
Датчик индикатора А-Сигнал К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.
