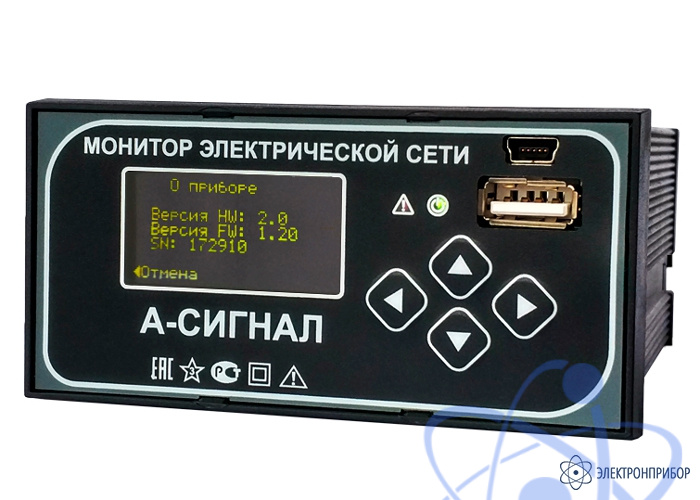

Описание монитора электрической сети А-Сигнал ВЛ:
Монитор электрической сети А-Сигнал ВЛ – устройство мониторинга и определения места повреждения на воздушных и кабельных линиях.
Прибор фиксирует следующие типы аварий:
- обрыв фазного провода до прибора (без возникновения ОЗЗ или ОЗЗ с большим переходным сопротивлением);
- по абсолютному порогу по току междуфазного КЗ;
- по дифференциальному порогу по току междуфазного КЗ;
- по дифференциальному порогу по току однофазного замыкания на землю.
При фиксации ОЗЗ прибор показывает направление прохождения тока замыкания на землю.
При фиксации повреждения линии А-Сигнал ВЛ регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к питающему центру, от питающего центра), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.
А-Сигнал ВЛ монтируется в блок связи и передачи информации БСПИ-3Л-ТН-А на опоре ВЛ. Блок оборудован GSM каналом передачи данных на диспетчерский пункт заказчика. Блок БСПИ-3Л-ТН-А оснащён внешней GSM-антенной с высокой чувствительностью, что гарантирует надёжную связь с диспетчерским пунктом при наличии стабильного покрытия оператором мобильной связи.
Прибор работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью.
В состав А-Сигнала ВЛ входят:
- Монитор электрической сети А-Сигнал +;
- Датчик напряжения и тока на базе емкостного делителя и катушки Роговского;
- Блок связи и передачи информации БСПИ-3Л-ТН-А в комплекте с трансформатором собственных нужд.
