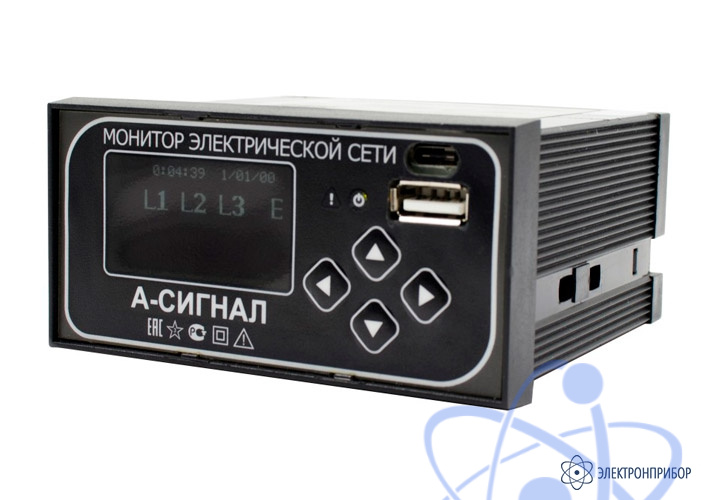

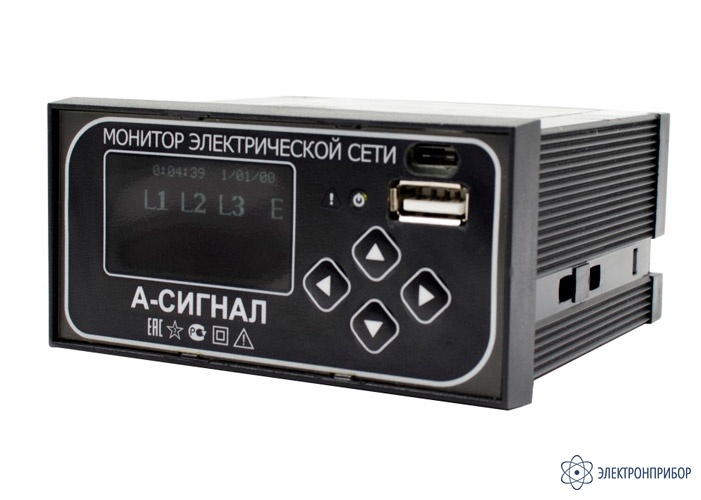

Описание монитора электрической сети А-Сигнал КЛ:
А-Сигнал КЛ – это универсальное устройство регистрации аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали.
А-Сигнал КЛ предназначен для обнаружения факта межфазных коротких замыканий (МФЗ), определения направления однофазных замыканий на землю (ОЗЗ), определения наличия / отсутствия напряжения на воздушных и кабельных линиях распределительных электросетей напряжением 6-35 кВ.
Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения. А-Сигнал КЛ работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Осуществляет мониторинг минимального напряжения с выдачей аварийных сигналов.
При фиксации повреждения линии (события) Прибор регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.
Прибор монтируется в ячейку КРУ (КСО), на панель релейного щита (щита управления). А-Сигнал КЛ непрерывно проводит самодиагностику и выдает свое состояние в ТМ. Для просмотра параметров аварии или настройки индикатора используется специальное клиентское программное обеспечение или интеграция в систему телемеханики (диспетчеризации). Информация от индикатора может быть передана по протоколу MODBUS RTU.
