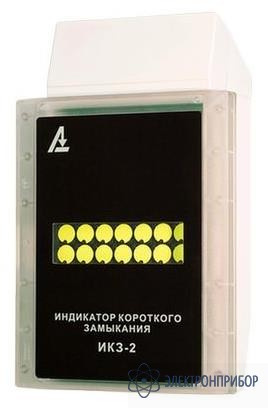

Назначение индикатора ИКЗ-23Р:

Индикатор короткого замыкания типа ИКЗ-2 предназначен для определения направления поиска места короткого замыкания (КЗ) на воздушных линиях (ВЛ) распределительных электросетей напряжением 6-10 кВ, отключившихся в результате короткого замыкания. Допускается использование индикатора на ВЛ напряжением 20 и 35 кВ.

Направление поиска повреждения определяется путем анализа расположения индикаторов, зафиксировавших аварию. Фиксирование аварии в индикаторе происходит при протекании тока короткого замыкания в одной, нескольких фазах линий, или тока нулевой последовательности. Состояние индикатора определяется визуально через смотровое окно в корпусе прибора. В случае фиксации аварии, флажок индикатора повёрнут к наблюдателю стороной, окрашенной светоотражающим покрытием ярко-жёлтого цвета. Обратная сторона флажка окрашена в чёрный цвет. Наблюдение состояния индикатора может осуществляться с расстояния до 100 м от опоры, на которой установлен индикатор. Также состояние индикатора можно определить с помощью переносного пульта ППИ-2. Пульт связывается с прибором посредством беспроводного канала связи на расстояния до 300 м от прибора.

При восстановлении напряжения на линии, или по истечении времени, установленного на таймере, сработавшие индикаторы возвращаются в исходное состояние. Выбор способа возврата в рабочее состояние и установку времени срабатывания таймера осуществляет пользователь.

Для уточнения направления поиска используются следующие, определяемые прибором, данные: значения аварийных напряжений и токов, время аварии с точностью до секунды, тип аварии (только модель ИКЗ-23). Индикатор сохраняет во внутренней памяти параметры для нескольких последних аварий. Все данные считываются с помощью переносного пульта ППИ-2.

Для получения параметров аварии, а также настройки индикатора по беспроводному каналу связи необходимо использовать переносной пульт ППИ-2. Возможна работа с индикатором через персональный компьютер, используя пульт в качестве передатчика.

Питание индикатора обеспечивается от внутренних батарей (литиевые неперезаряжаемые, 16 Ah). Установленные батареи рассчитаны на непрерывную работу прибора сроком не менее 10 лет (в режиме ожидания).

Сравнительная таблица модификаций ИКЗ-2:

Параметр	Значение	ИКЗ-21Р	ИКЗ-22Р	ИКЗ-23Р	ИКЗ-21М	ИКЗ-22М	ИКЗ-23М
Типы регистрируемых аварий
Межфазные замыкания		+	+	+	+	+	+
Однофазные замыкания на землю (ОЗЗ)		+	+	+	+	+	+
Разделение типа аварий			+	+		+	+
Определение аварийной фазы				+			+
Контроль срабатывания
Визуальный		+	+	+	+	+	+
Видимость флажка	м	100	100	100	100	100	100
Радиомодуль (100м)		+	+	+
USB-порт (связь через пульт ППИ-2)		+	+	+
GSM-модуль					+	+	+
Датчик
Кол-во датчиков по току		1	2	3	1	2	3
Кол-во датчиков по напряжению		1	1	1	1	1	1
Условие срабатывания
По абсолютному порогу			+	+		+	+
По дифференциальному порогу		+	+	+	+	+	+
Время реакции на бросок тока	с	0,04	0,04	0,04	0,04	0,04	0,04
Время анализа аварии	с	0,1-30	0,1-30	0,1-30	0,1-30	0,1-30	0,1-30
Подготовка к повторному срабатыванию, не более	с	30	30	30	1	1	1
Пределы порога срабатывания по току	А	2-200	10-1000	10-1000	2-200	10-1000	10-1000
Пределы порога срабатывания по напряжению	кВ	1-10	1-10	1-10	1-10	1-10	1-10
Пределы порога срабатывания по току при однофазных металлических замыканиях на землю	А	2-200	4-40	4-40	2-200	4-40	4-40
Переключение из режима фиксации аварии в режим ожидания
Восстановление напряжения		+	+	+	+	+	+
По таймеру		+	+	+	+	+	+
Дополнительные возможности
Изменение уставок		+	+	+	+	+	+
Обновление ПО		+	+	+	+	+	+
Журнал регистрируемых аварий		+	+	+	+	+	+
Диагностика работоспособности
С помощью магнита
Самодиагностика		+	+	+	+	+	+
Командой с пульта		+	+	+
Самодиагностика с периодической передачей результата (контролируется с помощью программы ИКЗ-клиент)					+	+	+
Источник питания
Питание от линии (емкостной отбор)
Литиевая батарея (16 Ah)	шт	1	1	1	4	4	4
Контроль емкости батареи		+	+	+	+	+	+
Общие характеристики
Габаритные размеры	140 х 170 х 300 мм
Масса	3 кг

Наименование	Количество
Индикатор короткого замыкания типа ИКЗ	1
Зажим для монтажной ленты	1
Лента монтажная для крепежа СИП кабеля, м	2
Паспорт	1
Техническое описание и инструкция по эксплуатации	1
