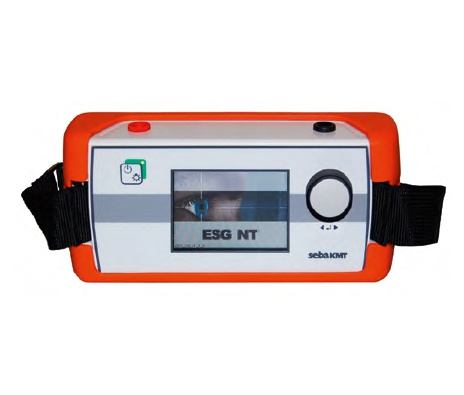

Назначение прибора ESG NT:
Точная локализация – это точное определение кабельного повреждения. При повреждении оболочки кабеля измерительный ток уходит в землю. В месте выхода тока образуется „воронка напряжения“, которая измеряется при помощи штырей заземления и прибора для поиска замыканий на землю. Точная локализация повреждения оболочки осуществляется методом шагового напряжения: при приближении к месту повреждения шаговое напряжение увеличивается и снижается за местом повреждения с обратной полярностью. Благодаря смене полярности можно четко распознать место повреждения.
Испытательный генератор создает в земле потенциал шагового напряжения, который измеряется прибором ESG NT. Другие помехи в земле, как , например, уравнивающие токи, наложение постоянных напряжений, напряжения от катодных защитных систем и прочие распознаются и компенсируются автоматически. Автоматическая балансировка нуля постоянно осуществляет калибровку индикации на нуль.
ESG NT имеет контрастный цветной дисплей. Измеренное шаговое напряжение может быть представлено в двух вариантах: в виде гистограммы (аналог традиционному стрелочному прибору) и в виде общей “индикации-истории“, которая представляет реальное направление и последние 5 - 6 результатов измерений. Таким образом четко и постоянно отображаются все изменения. „Направление по отклонению стрелки“ всегда указывает путь к повреждению.
Благодаря проверенному принципу SebaKMT easyGO управление прибором очень простое. Основные установки в приборе осуществляются поворотной кнопкой.
Согласование с уровнем напряжения происходит автоматически. Нет необходимости в дополнительной регулировке индикации и нуля, переключении диапазона измерений. Дополнительно ESG NT имеет автоматическое распознавание тактовых импульсов, позволяющее работать с любым соответствующим импульсным генератором.
Особенности прибора ESG NT:
- Автоматическое подавление посторонних потенциалов;
- Автоматическое согласование с измеряемым напряжением;
- Автоматическое распознавание тактов импульса;
- Автоматическая установка нуля;
- Очень высокая чувствительность для шаговых напряжений в диапазоне μВ;
- Очень простое управление;
- Автоматическая фильтрация сигналов помех;
- Автоматическая коррекция нуля, регулировка не нужна;
- Индикация истории;
- Контрастный цветной дисплей;
- Крепление кабеля на сборном, изолированном штыре.
