Назначение установки Уран-1:
Установка Уран-1 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.

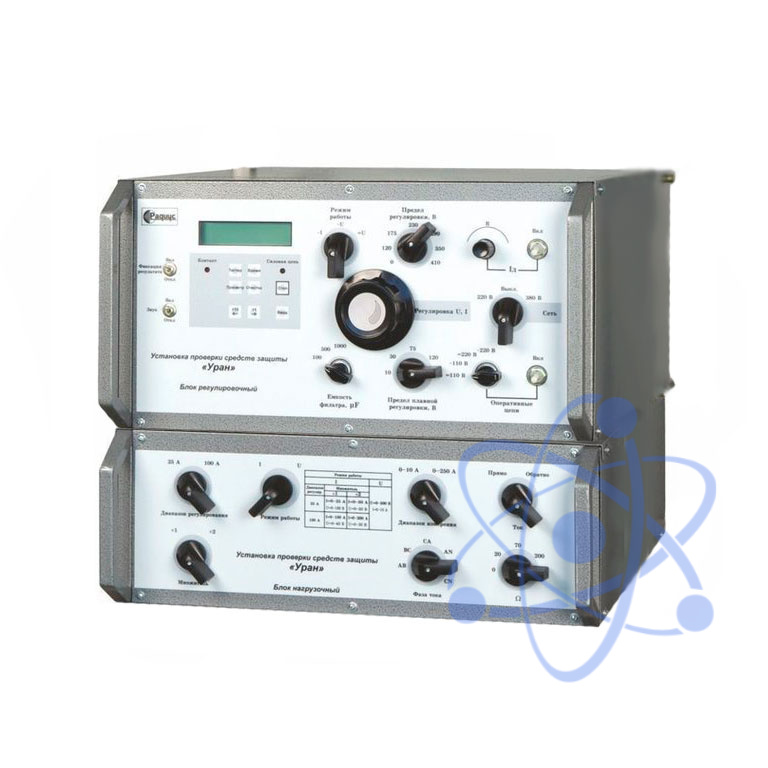

Установка Уран-1 состоит из двух блоков: регулировочного и нагрузочного.
Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.
Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
(без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.
Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.
Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.
Предусмотрены следующие сервисные функции:
- расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
- циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
- хранение и возможность просмотра значений десяти последних измерений;
- световое и звуковое сопровождение момента срабатывания проверяемого устройства.
Максимальная потребляемая мощность по цепям питания не более 5500 В·А.
Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.
Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.
Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.
