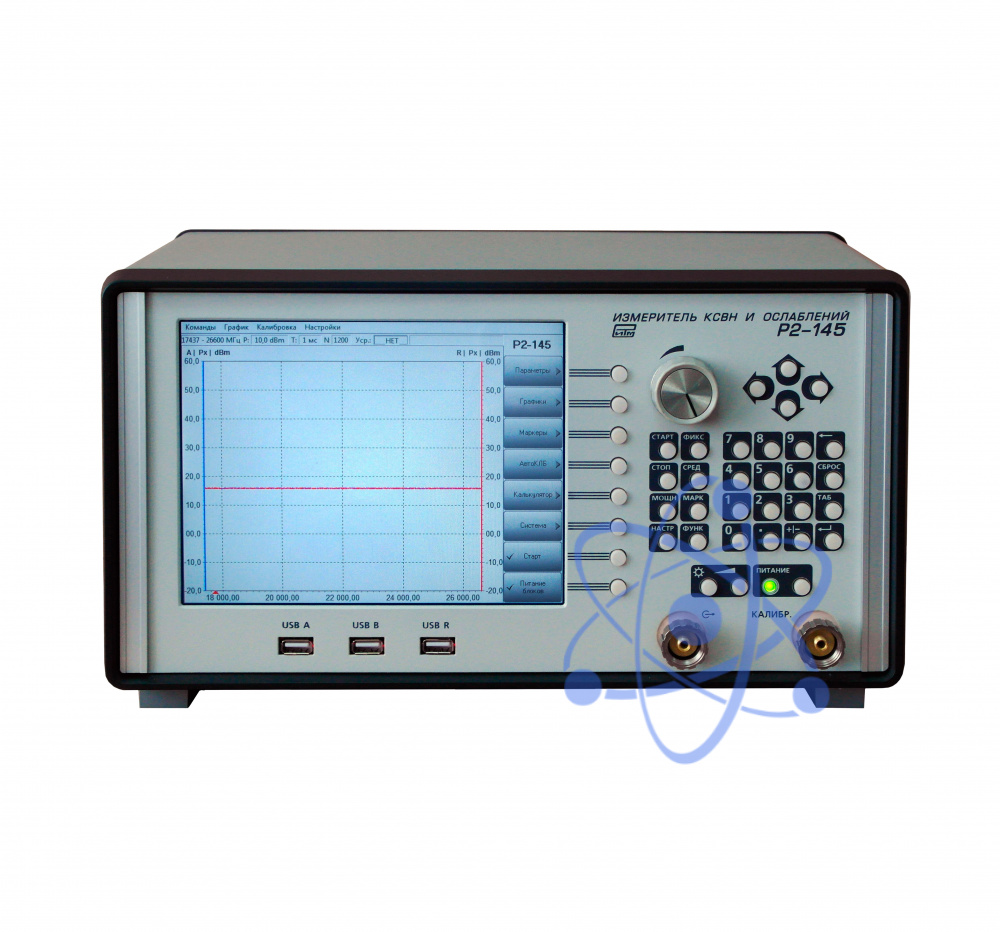

Р2-145 — измеритель КСВН и ослаблений

Распечатать Сохранить в PDF Артикул: 52432

Производитель:
Прочие

Межповерочный интервал:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение измерителя КСВН и ослаблений Р2-145:

Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 0,1 – 26,5 ГГц для жестких условий эксплуатации (ГОСТ РВ 20.39.304) с пределами рабочих температур от 0ºС до 40ºС и представляет собой автоматизированную измерительную систему, состоящую из блока обработки информации (IBM совместимый компьютер с диагональю индикатора 11"), блока питания с аккумуляторным резервированием, синтезатора частот, блока сопряжения и внешних СВЧ узлов.

Измеритель Р2-145 незаменим при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность отсчета частоты и предельный динамический диапазон измерения играют решающую роль.

Технические характеристики измерителя КСВН и ослаблений Р2-145:

Параметр	Значение
Измерительный СВЧ тракт	коаксиальный 3,5/1,52 мм
В качестве дополнительных опций возможна поставка узлов для проведения измерений в волноводных трактах сечения	72х34; 58х25; 48х24; 40х20; 35х15; 28,5х12,6; 23х10; 17х8; 16х8; 11х5,5 и коаксиальных трактах 7/3,04; 16/7; 16/4,6
Диапазон частот	0,1 – 26,5 ГГц
Высокая точность установки и поддержания частоты	± 0,3•10–7•Fx за год, где Fx - установленная частота
Высокая точность установки и поддержания частоты	± 0,3•10–7•Fx за год, где Fx - установленная частота
Погрешность измерения ослаблений	± (0,3 + 0,015А) дБ, где А – измеренное значение ослабления в дБ
Диапазон регулировки стабилизированной мощности синтезатора	от 0,1 до 10 мВт
Диапазон измерения КСВН	от 1,03 до 5,0
Погрешность измерения КСВН в диапазоне частот	- 0,01-10 ГГц:±3К % для 1,03< КСВН< 2 и ± 5К % для 2≤КСВН≤5;- 10-26,5 ГГц: ± (3К±1) % для 1,03 < КСВН < 2 и ± (5К±1)% для 2 ≤ КСВН≤ 5
Габаритные размеры прибора	365х275х195 мм
Автоматическая калибровка линейности детекторной головки и датчика КСВН встроенным калибратором	Есть
Скоростной USB интерфейс управляет системой в ОС Windows	Есть

№	Наименование	Количество
1	Измеритель КСВН и ослаблений Р2-145	1
