Р2-135 — измеритель КСВН панорамный

Распечатать Сохранить в PDF Артикул: 51088

Производитель:
Прочие

Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание измерителя КСВН панорамного Р2-135:

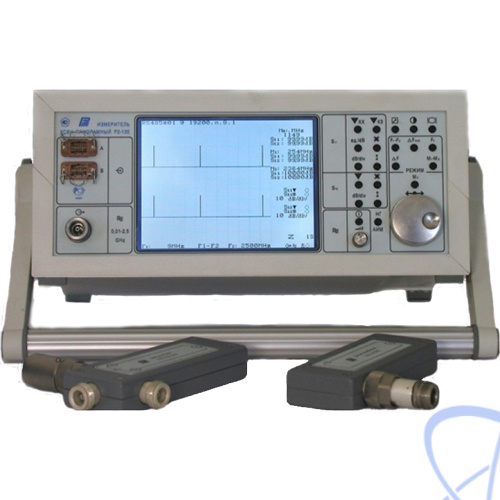

Измеритель КСВН панорамный Р2-135 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.

Прибор позволяет наблюдать амплитудно-частотные характеристики при исследовании и производить измерения по частотной метке в любой точке рабочего диапазона частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

Прибор обеспечивает:

установку границ диапазона частот измерения с наборного поля;
панорамное измерение КСВН с длительностью развёртки от 0,06 до 10,0 сек;
панорамное измерение модуля коэффициента передачи (ослабления или усиления);
измерение в режиме "ЛИНЗА";
программирование функций по интерфейсу RS-232 (или RS-485).

Технические характеристики измерителя КСВН панорамного Р2-135:

Параметр		Значение
Диапазон рабочих частот, ГГц		0,01 ... 2,4
Измерительные каналы		3,5/1,52; 7/3,04
Диапазоны и предельная погрешность измерения
Параметр	Диапазон	Погрешность
КСВН	1,03 ... 5,0 - канал 7/3,04 1,05 ... 5,0 - канал 3,5/1,52	±ЗК, % для 1,03<К<2,0 ±5К, % для 2,0<К<5,0 где К - измеряемое значение КСВН
Модуля коэффициента передачи, дБ	От + 30 до - 50	± (0,3+0,04 \|Ах\|), где Ах — измеряемый коэффициент передачи
Длительность периода автоматической перестройки частоты		Фиксированная: 0,1 сек и 1,0 сек; Плавно регулируемая: от 0,06 до 10 сек
Погрешность установки и отсчёта зондирующего сигнала		±10^-5 от текущего значения F
Параметр		Значение
Общие характеристики
Размер панорамного ЖКИ		120x90 мм
Питание от сети переменного тока		Напряжение 220 В. Частота 50 Гц. Потребляемая мощность < 30 ВА
Масса измерительного блока		4 кг
Габаритные размеры измерительного блока		90x129x226 мм

№	Наименование	Количество
1	Измеритель КСВН панорамный Р2-135	1
2	Кабель сетевой H05VV-F	1
3	Предохранитель	1
4	Футляр с ЗИП, включающий в себя:	1
	Датчик КСВН	1
	Датчик ослаблений	1
	Кабель нуль-модемный	1
	Кабель К1	2
	Кабель Хв4.850.353	1
	Короткозамыкатель 7/3,04	1
	Короткозамыкатель 3,5/1,52	1
	Нагрузка согласованная 3,5/1,52	1
	Нагрузка согласованная 7/3,04	1
	Аттенюатор резистивный 7/3,04 10 дБ	1
	Аттенюатор резистивный 7/3,04 20 дБ	1
	Переход коаксильный ЕЭ2.236.461-01 7/3,04	1
	Переход коаксильный ЕЭ2.236.462-01 7/3,04	1
	Переход коаксильный ЕЭ2.236.481-02 3,5/1,52	1
	Переход коаксильный ЕЭ2.236.484-02 7/3,04 - 3,5/1,52	1
	Переход коаксильный ЕЭ2.236.485-02 7/3,04 - 3,5/1,52	1
	Переход коаксильный ЕЭ2.236.487-02 7/3,04 - 3,5/1,52	1
5	Руководство по эксплуатации	1
6	Формуляр	1
