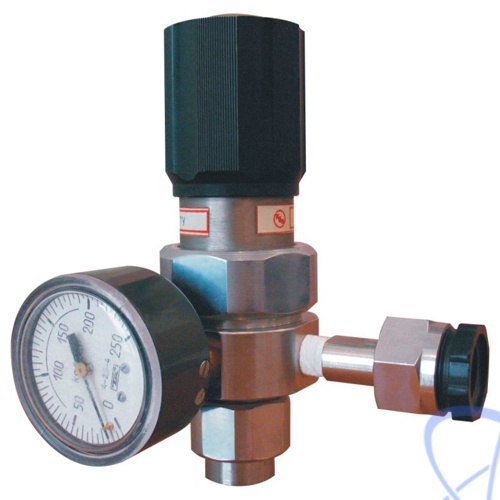

СВДГ — стабилизатор высокого давления газа

Распечатать Сохранить в PDF Артикул: 28053

Производитель:
Ангарское ОКБА

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Особенности стабилизатора высокого давления газа СВДГ:

Предназначен для регулирования и стабилизации давления газа в линии «после себя» при подаче его в системы газового анализа и газоанализаторы. Может применяться в малогабаритных технологических установках. Стабилизатор имеет климатическое исполнение УХЛ 4,2 по ГОСТ 15150-69. Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85 и 36НХТЮ по ГОСТ 14119-85, резина НО-68-1 по ТУ 38.005-1116-73, полиамид ПА-6 по ОСТ 6-06-С9-83.

Технические характеристики стабилизатора высокого давления газа СВДГ:

Параметр	Значение
Максимальное давление на входе	15 МПа (150 кгс/см²)
Давление на выходе	0,5…13 МПа (5…130 кгс/см²)
Расход газа	0…250 л/ч
Разность давлений на входе и выходе: при расходе от 0 до 60 л/ч, не менее при расходе от 60 до 250 л/ч, не менее	0,5 МПа (5 кгс/см²) 1 МПа (10 кгс/см²)
Изменение давления на выходе при изменении давления на входе на 1 МПа, не более	0,04 МПа (0,4 кгс/см²)
Изменение установленного давления на выходе за 15 суток работы, не более	0,3 МПа (3 кгс/см²)
Параметры анализируемой среды: температура газа на входе в стабилизатор относительная влажность газа на входе в стабилизатор, не более содержание механических примесей при размере частиц не более 5 мкм, не более	Параметры анализируемой среды: -10…+50°С 80% 1 мг/м³

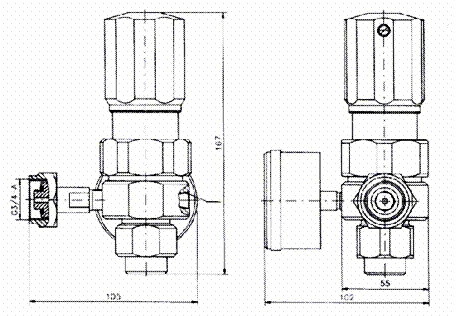

Габаритные размеры, не более	105×167×102 мм
Масса стабилизатора, не более	1,2 кг
Средний срок службы, не менее	8 лет

Рабочее положение стабилизатора любое.

Стабилизатор устанавливается на баллоне с помощью накидной гайки с трубной цилиндрической резьбой G3/4-A ГОСТ 6357-81 или при помощи крепежных отверстий М4. Имеется манометр, измеряющий давление на входе.

№	Наименование	Количество
1	Стабилизатор высокого давления газа СВДГ	1
