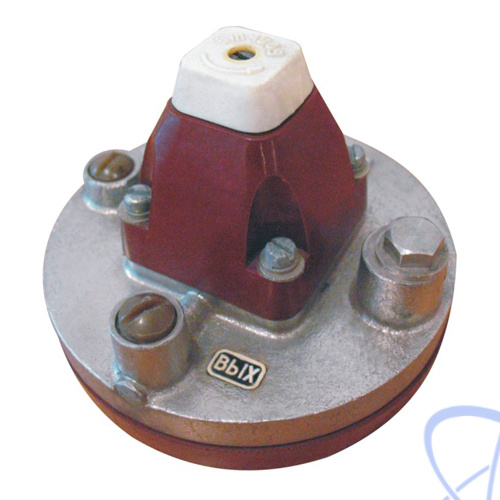

СРГ-28 — cтабилизатор расхода газа

Распечатать Сохранить в PDF Артикул: 28067

Производитель:
Ангарское ОКБА

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Особенности стабилизатора расхода газа СРГ-28:

Предназначен для автоматического поддержания установленного объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т ГОСТ 5632-72, сплав 40КХНМ ГОСТ 10994-74, резины марок ИРП-1130 ОСТ38.533-73, ИРП-1287 ТУ38.005.1166-73, НО-68-1 ТУ38.005.1166-73, мембранное полотно гр. VI ТУ38.005.6109-77, фенопласт Э-21-450-44 ТУ6-05-031-441-75, пластикат ПП-В ОСТ6-19-503-79.

Значения номинального стабилизируемого расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:

СРГ-28А	1 л/ч
СРГ-28Б	1,6 л/ч
СРГ-28В	2,5 л/ч
СРГ-28Г	4 л/ч
СРГ-28Д	6 л/ч
СРГ-28Е	10 л/ч
СРГ-28Ж	16 л/ч
СРГ-28И	25 л/ч
СРГ-28К	40 л/ч
СРГ-28Л	60 л/ч

При заказе стабилизатора на другие газы необходимо указать тип газа, а в случае газовой смеси указать %-ное содержание каждого компонента.

Технические характеристики стабилизатора расхода газа СРГ-28:

Параметр	Значение
Давление газа на входе	от разрежения 5 кПа до избыточного 5 кПа (от разрежения 0,05 кгс/см² до избыточного 0,05 кгс/см²)
Давление газа на выходе	разрежение 20…40 кПа (разрежение 0,2…0,4 кгс/см²)
Разность давлений между входом и выходом, не менее	10 кПа (0,1 кгс/см²)
Параметры анализируемой среды: температура газа на входе в стабилизатор относительная влажность газа на входе в стабилизатор, не более содержание механических примесей: при размере частиц не более 1 мкм (расход газа до 4 л/ч), не более при размере частиц не более 5 мкм (расход газа более 4 л/ч), не более	+5…+50°С 80% 1 мг/м³ 1 мг/м³
Изменение установленного расхода газа за 7 суток работы, не более	±2,5%
Габаритные размеры, не более	Ø110×82 мм
Масса стабилизатора, не более	1,5 кг
Средний срок службы, не менее	8 лет

Рабочее положение стабилизатора предпочтительно вертикальное, допускается - любое.

Стабилизатор устанавливается при помощи 2-х крепежных отверстий М6.

При заказе стабилизатора должны быть указаны модификация (буквенное обозначение) и давление анализируемого газа на входе.

№	Наименование	Количество
1	Стабилизатор расхода газа СРГ-28	1
