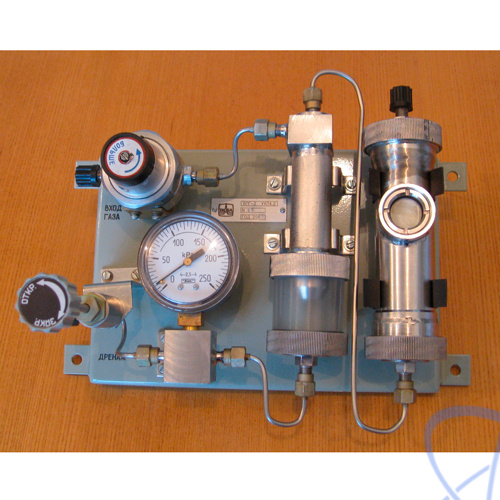

Описание блока подготовки газа БПГ-5:
Блок БПГ-5 предназначен для очистки анализируемого природного газа ГОСТ 27577-87 от тяжелых углеводородов, масляных аэрозолей и механических примесей с размером не более 5 мкм.
Блок БПГ-5 может использоваться для очистки других газов, не содержащих примесей, вызывающих коррозию металлов 12Х18Н10Т, 4Х13, 40КХНМ и не взаимодействующих с резиной ИРП 1266, ИРП 1287. Все детали и узлы блока, а также наполнение фильтрующих элементов изготовлены из материалов минимально сорбирующих влагу и не искажающих показания гигрометров.
Давление газа на входе может устанавливаться в пределах от 0,5 до 25 МПа.
Давление газа на выходе поддерживается с помощью стабилизатора давления, контролируется по манометру 0…250 кПа и устанавливается в пределах от 100 до 160 кПа в зависимости от типа подсоединенного к штуцеру гигрометра или газоанализатора.
Расход газа через штуцер «ДРЕНАЖ» устанавливается с помощью переменного дросселя в пределах от 3 до 5 л/мин в зависимости от содержания примесей в анализируемом газе; большему содержанию примесей соответствует больший расход.
