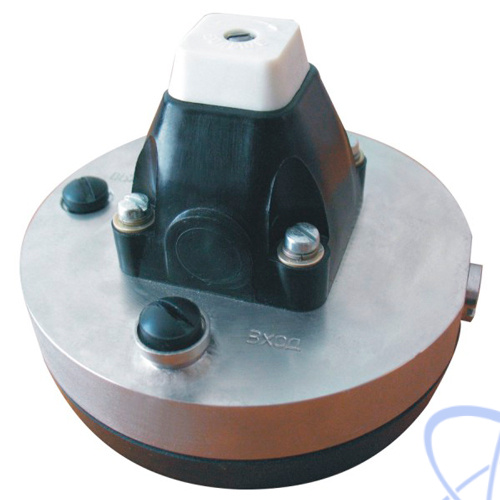

СРГ-23 — cтабилизатор расхода газа

СРГ-23 — cтабилизатор расхода газа

СРГ-23 — cтабилизатор расхода газа


Производитель:
Ангарское ОКБА

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Особенности стабилизатора расхода газа СРГ-23:

Предназначен для автоматического поддержания установленного объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок ИРП-1130 по ОСТ38.533-73, ИРП-1287 по ТУ38.005.1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. VI по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, пластикат ПП-В по ОСТ6-19-503-79.

Значения номинального стабилизируемого расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:

СРГ-23А 1 л/ч
СРГ-23Б 1,6 л/ч
СРГ-23В 2,5 л/ч
СРГ-23Г 4 л/ч
СРГ-23Д 6 л/ч
СРГ-23Е 10 л/ч
СРГ-23Ж 16 л/ч
СРГ-23И 25 л/ч
СРГ-23К 40 л/ч
СРГ-23Л 60 л/ч
СРГ-23М 200 л/ч

При заказе стабилизатора на другие газы необходимо указать тип газа, а в случае газовой смеси указать %-ное содержание каждого компонента.

Технические характеристики стабилизатора расхода газа СРГ-23:

Параметр Значение
Давление газа на входе для всех стабилизаторов, кроме СРГ-23М 4…60 кПа (0,04…0,6 кгс/см2)
Давление газа на входе для стабилизатора СРГ-23М 20…60 кПа (0,2…0,6 кгс/см2)
Давление газа на выходе от разрежения 5 кПа до
избыточного 5 кПа
(от разрежения 0,05 кгс/см2 до
избыточного 0,05 кгс/см2)
Разность давлений между входом и выходом для всех стабилизаторов кроме СРГ-23М, не менее 4 кПа (0,04 кгс/см2)
Разность давлений между входом и выходом для стабилизатора СРГ-23М, не менее 10 кПа (0,1 кгс/см2)
Параметры анализируемой среды:
     температура газа на входе в стабилизатор
     относительная влажность газа на входе в стабилизатор, не более
     содержание механических примесей:
          при размере частиц не более 1 мкм (расход газа до 4 л/ч), не более
          при размере частиц не более 5 мкм (расход газа более 4 л/ч), не более

+5…+50°С
80%

1 мг/м3
1 мг/м3
Изменение установленного расхода газа за 7 суток работы, не более ±2,5%

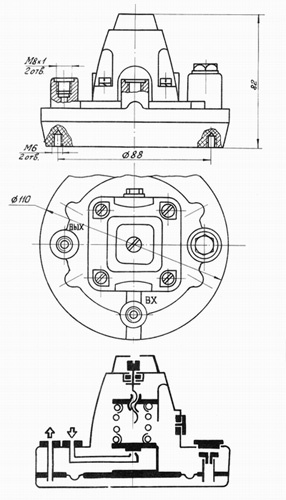

Габаритные размеры, не более Ø110×82 мм
Масса стабилизатора, не более 1,5 кг
Средний срок службы, не менее 8 лет
Наименование Количество
1 Стабилизатор расхода газа СРГ-23 1
