СА5055 + РД СА5055-600 — магазин нагрузок - купить в Казахстане, цены

Реестр ГСИ РК

до 19.07.2014 г.

Производитель

ОЛТЕСТ

Гарантия

18 мес

Межповерочный интервал

12 мес

Артикул

33895

Оригинальный прибор

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

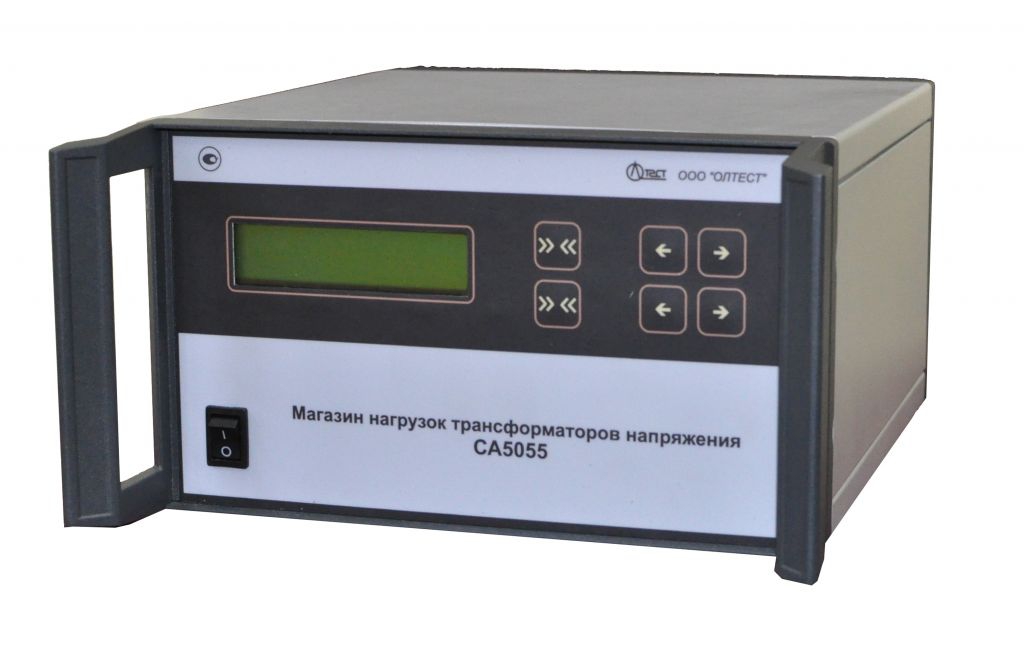

Назначение магазина нагрузок трансформаторов напряжений СА5055

Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

Преимущества магазина нагрузок трансформаторов напряжений СА5055

Воспроизведение значений нагрузки для однофазных и трехфазных трансформаторов с вторичным напряжением 100, 100/V3 и 100/3 В
Высокая точность воспроизведения значения нагрузки
Широкий диапазон воспроизводимых значений нагрузок
Удобный, интуитивно понятный интерфейс
Установка значений нагрузки с клавиатуры, расположенной на передней панели Магазина
Наличие в комплекте специального кабеля для подключения к поверяемому трансформатору
Звуковая сигнализация о превышении напряжения на нагрузке
Малые габаритные размеры и вес
Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать магазины нагрузок в автоматических комплексах по поверке трансформаторов напряжения

Эксплуатационные характеристики СА5055:

Магазин воспроизводит значения нагрузки для:

однофазных трансформаторов напряжения (ТН) с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
трехфазных ТН с номинальным вторичным напряжением 100 В;

Значения нагрузок воспроизводимых СА5055 во вторичной цепи однофазных ТН

Номинальное значение вторичного напряжения, В	Номинальное значение нагрузки		Составляющие полной мощности нагрузки
Номинальное значение вторичного напряжения, В	Полная мощность, В×А	Коэффициент мощности cosφ	активная P, Вт	реактивная Q, В×A
100 ,100/√3	10	0.8	8	6
	15		12	9
	25		20	15
	30		24	18
	50		40	30
	75		60	45
	100		80	60
	120		96	72
	150		120	90
	200		160	120
	300		240	180
	360		288	216
	400		320	240
	500		400	300
	600		480	360
100/3	10	0.8	8	6
	15		12	9
	20		16	12
	25		20	15
	30		24	18
	50		40	30
	75		60	45
	100		80	60
	120		96	72
	150		120	90
	200		160	120

Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с неравными номинальными значениями нагрузок фаз и номинальным значением вторичного напряжения 100 В

Номинальное значение вторичного напряжения, В	Номинальное значение нагрузки			Коэффициент мощности cosφ	Составляющие полной мощности нагрузки
	Полная мощность, В×А				S1		S2
	S1	S2	S2		актив., Вт	реакт., В×А	актив., Вт	реакт., В×А
100 В	0	25	25	0.8	20	15	0	0
	0	50	50		40	30	0	0
	0	75	75		60	45	0	0
	15	100	100		80	60	12	9
	30	150	150		120	90	24	120

Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с равными номинальными значениями нагрузок фаз и значением вторичного напряжения 100 В

Номинальное значение вторичного напряжения, В	Номинальное значение нагрузки		Составляющие полной мощности нагрузки
Номинальное значение вторичного напряжения, В	Полная мощность, В×А	Коэффициент мощности cosφ	активная P, Вт	реактивная Q, В×A
100	3.33	0.8	2.66	2.00
	5		4.00	3.00
	8.33		6.66	5.00
	10		8.00	6.00
	15		12.00	39.00
	16.7		13.36	10.02
	25		20.00	15.00
	30		24.00	18.00
	33.3		26.64	19.98
	40		32.00	24.00
	50		40.00	30.00
	66.7		53.36	40.02
	75		60.00	45.00
	100		80.00	60.00
	120		96.00	72.00
	133		106.40	79.80
	150		120.00	90.00
	167		133.60	100.20
	200		160.00	120.00

Для всех значений нагрузок приведенных в таблицах Магазин воспроизводит два значения S и 0,25 S.

Масса – не более 9 кг.

Габаритные размеры – (250х140х330) мм.

№	Наименование	Количество
1.	Магазин нагрузок СА5055	1
2.	Расширитель диапазона СА5055-600	1
3.	Кабель измерительный КИ 1	1
4.	Кабель измерительный КИ2	1
5.	Кабель интерфейсный последовательного порта (RS232)	1
6.	Кабель питания	1
7.	Руководство по эксплуатации	1
8.	Паспорт	1
9.	Сумка СА5055	1
10.	Сумка СА5055-600	1
