MP3025 — магазин нагрузок для поверки трансформаторов напряжения

Реестр ГСИ РК

до 02.10.2017 г.

Производитель

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

45877

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение магазин нагрузок для поверки трансформаторов напряжения MP3025:

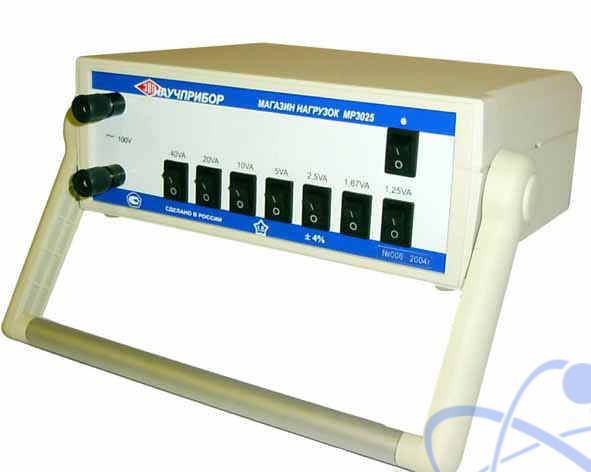

Магазин нагрузок для поверки трансформаторов напряжения MP3025 предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz. Магазин нагрузок MP3025 собран в диэлектрическом корпусе и снабжен откидывающейся ручкой.

Магазин нагрузок MP3025 изготавливается в типоисполнениях:

МР3025 (100V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
МР3025 (57,7V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
МР3025 (100V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 40; 40; 40; 40; 40 ВА (в сумме 200 ВА);
МР3025 (57,7V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 40; 40; 40; 40; 40 ВА (в сумме 200 ВА).

Номинальное значение активных сопротивлений и индуктивностей, а также их допускаемые отклонения магазина нагрузок MP3025:

Обозначение секции (номин. значение полной мощности нагрузки), ВА	Номинальное значение активного сопротивления нагрузки, Ом	Допустимое отклонение активного сопротивления нагрузки, не более, Ом	Номинальное значение индуктивности нагрузки, Н	Допустимое отклонение индуктивности нагрузки, не более, Н
Технические характеристики МР3025 (100V-80,42VA)
40	200	± 8	0,477	± 0,019
20	400	± 16	0,955	± 0,038
10	800	± 32	1,910	± 0,076
5	1600	± 64	3,820	± 0,153
2,5	3200	± 128	7,639	± 0,305
1,67	4700	± 188	11,440	± 0,458
1,25	6400	± 256	15,280	± 0,611
Технические характеристики МР3025 (57,7V-80,42VA)
40	66,6	± 2,66	0,159	± 0,00636
20	133,2	± 5,33	0,318	± 0,0127
10	266,3	± 10,6	0,636	± 0,0254
5	532,6	± 21,3	1,272	± 0,0509
2,5	1065,4	± 42,6	2,545	± 0,102
1,67	1594	± 63,7	3,810	± 0,152
1,25	2130	± 85,2	5,090	± 0,203
Технические характеристики MP3025 (100V-200VA)
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
Технические характеристики MP3025 (57,7V-200VA)
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636

Общие характеристики магазина нагрузок для поверки трансформаторов напряжения MP3025:

Параметр	Значение
	МР3025 (100V-80,42VA)	МР3025 (57,7V-80,42VA)	МР3025 (100V-200VA)	МР3025 (57,7V-200VA)
Номинальное напряжение переменного тока, подаваемого на магазин	100 В	57,7 В	100 В	57,7 В
Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней)	±4% от номинального значения включенной нагрузки в рабочем диапазоне температур
Номинальное значение полной мощности, при cosj= 0,8	1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА)		40; 40; 40; 40; 40 ВА (в сумме 200 ВА)
Переключаемые секции нагрузок	могут быть включены в любом наборе
Температура окружающей среды	от 10 до 35°C
Габариты	220(глубина)х235х90 мм
Масса, не более	3,5 кг

№	Наименование	Количество
1	Магазин нагрузок для поверки трансформаторов напряжения MP3025 в выбранном исполнении	1
2	Руководство по эксплуатации	1
3	Формуляр	1
