Однофазных и трехфазных трансформаторных счетчиков электрической энергии кл. точности 0,2S и менее точных;
Однофазных и трехфазных ваттметров, варметров, энергетических фазометров, частотомеров;
Вольтметров, амперметров.
Особенности:
Установка позволяет проводить следующие испытания счётчиков:
Определение относительной погрешности;
Определение стандартного отклонения (S) при определении погрешности;
Проверка отсутствия самохода;
Проверка стартового тока;
Проверка постоянной счётчика;
Проверка счётного механизма;
Определение погрешностей при смене чередования фаз;
Определение дополнительных погрешностей при изменении напряжения и частоты сети;
Определение дополнительных погрешностей при наличии гармоник в цепях тока и напряжения;
Определение дополнительных погрешностей при несимметрии нагрузки;
Определение дополнительных погрешностей при небалансе фазных напряжений.

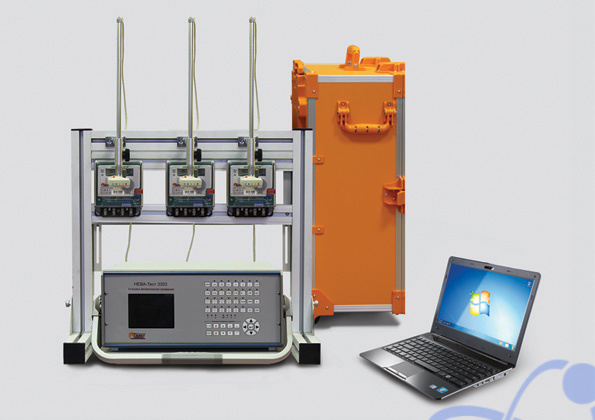

Установка представляет собой единый блок из источника фиктивной мощности с диапазоном регулирования тока от0,01 до 300 V диапазоном регулирования тока, от 0,01 до 120 А и встроенного эталонного счётчика кл. т.0,05 или 0,1.
В комплект установки входит комплекс подвесной стойки счётчиков изготовленный из алюминия. Три сканирующие фотоголовки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. А также одна «накидная» фотоголовка.
Установка позволяет одновременно поверять до 3-х счётчиков.
ПО позволяет осуществлять управление работой установки с персонального компьютера, обеспечивающего сохранение результатов поверки в базах данных с возможностью формирования результатов поверки в виде протоколов. ПО позволяет пользователю самостоятельно формировать вид протокола поверки.
Технические характеристики:
Общие данные:
Параметр
Значение
Напряжение питания, V
220 ± 20%
Частота питающей сети, Hz
47…63
Потребляемая мощность не более VA
600
Габаритные размеры, mm
485 x 200 x 600
Масса, кг
35
Диапазон рабочих температур, °C
+10 … +40
Степень защиты по ГОСТ 14254 – 96
IP51
Источник напряжения:
Наименование
Количество
Диапазон регулирования напряжений фазных/линейных, V
3х3/5,1…3х480/831
Максимальная выходная мощность, VA
3х50
Дискретность регулирования напряжения, V
0,01
Точность установленного значения, %
0.5
Коэффициент несинусоидальности не более, %
1
Стабильность установленных значений, %
0.03 (30 min)/0.1(1h)
Частотный диапазон
40 … 1500 Hz
Источник тока:
Наименование
Количество
Диапазон регулирования токов, А
3 x 0,01 … 3 x 120
Максимальная выходная мощность, VA
3х100
Дискретность регулирования тока, А
0,01
Точность установленного значения, %
0.5
Коэффициент несинусоидальности не более, %
1
Стабильность установленных значений, %
0.03(30 min)/0.1(1h)
Частотный диапазон
40 … 1500 Hz
Фазный угол:
Наименование
Количество
Диапазон регулирования фазового сдвига, °
-180.0 … +180.0
Дискретность регулирования фазового сдвига, °
0,01
Частота:
Наименование
Количество
Диапазон регулирования частоты основной гармоники, Hz
