Назначение переносного программно-аппаратного комплекса МЭ-Сервис-П
Переносной программно-аппаратный комплекс МЭ-Сервис-П, работающий под управлением ПО Энергоформа УППУ версия 2.0 и выше, производит калибровку (поверку):
- однофазных и трехфазных счетчиков и преобразователей активной, реактивной, полной электрической мощности и энергии;
- СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
Комплекс расширяет возможности поверочной установки УППУ-МЭ 3.3Т1-П, позволяя:
- автоматически выполнять поверку счётчиков электроэнергии на местах эксплуатации;
- формировать протоколы в соответствии с ГОСТ ИСО/МЭК 17025-2009, включая в них данные об условиях окружающей среды (температура, давление, влажность), при которых проводилась калибровка (поверка), а также точное время и дату;
- определять с точностью ±1 мс погрешность суточного хода часов поверяемых СИ.
ПО Энергоформа УППУ версия 2.0 и выше позволяет автоматически:
- считывать из эталонного прибора Энергомонитор 3.3ХХ результаты измерений через последовательный интерфейс;
- создавать на ПК протоколы поверки средств измерений (счетчиков) электрической энергии, которые могут быть выведены на печать или сохранены в файле на жестком диске;
- создавать и редактировать базу данных поверяемых СИ и методики поверки;
- экспортировать таблицу с результатами поверки в MS Excel, MS Word;
- синхронизировать часы ПК с UTC с точностью ±1 мс*;
- вычислять погрешность часов поверяемых СИ (версия 1.9.2)*;
- получать и протоколировать (версия 2.0 и выше)** данные об условиях окружающей среды в соответствии с ГОСТ ИСО/МЭК 17025-2009.
* - при наличии дополнительно модуля коррекции времени МКВ-02Ц;
** - при наличии дополнительно измерителя параметров микроклимата.

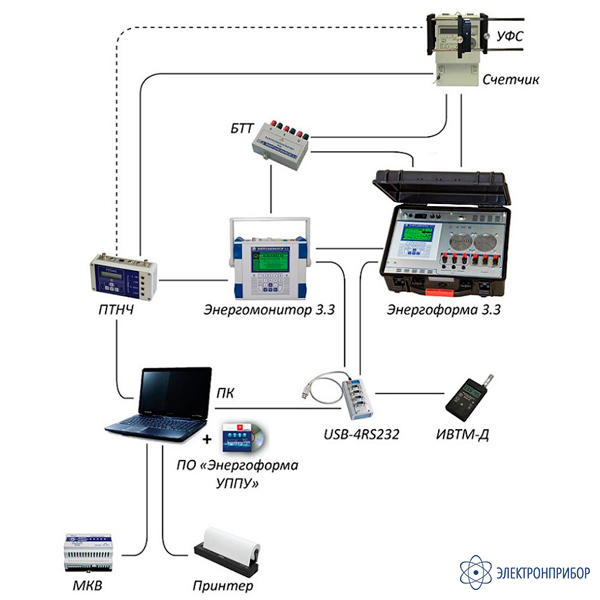

Состав переносного программно-аппаратного комплекса МЭ-Сервис-П:
- ПО Энергоформа УППУ версия 1.9 для установки на ПК;
- установка поверочная универсальная УППУ-МЭ 3.3Т1-П в составе:
- прибор Энергомонитор-3.3Т1;
- источник Энергоформа-3.3;
- преобразователь ПТНЧ-М; - преобразователь интерфейса USB-4RS232;
- модуль коррекции времени МКВ-02Ц (выполняет синхронизацию ПК комплекса со шкалой координированного времени UTC)*;
- измеритель параметров микроклимата ИВТМ-Д*;

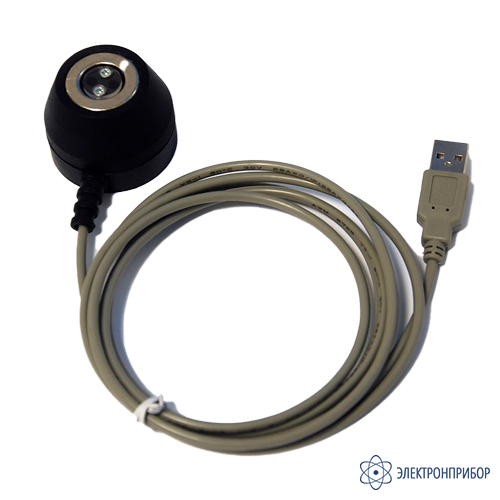

- адаптер оптический АО-USB*;
- персональный компьютер ПК*;
- портативный принтер*.
* - дополнительное оборудование.

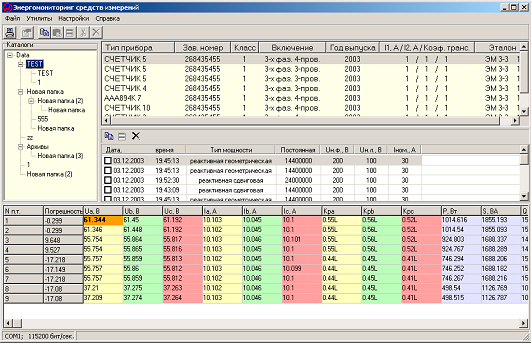

Результаты поверки СИ

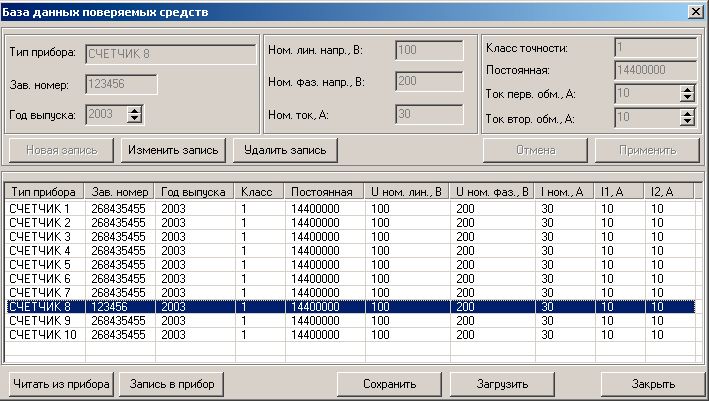

База данных

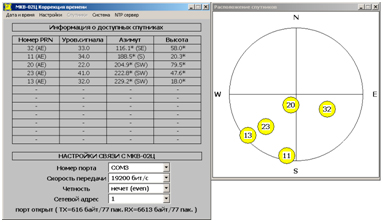

Модуль коррекции времени МКВ-02Ц выполняет синхронизацию комплекса с шкалой координированного времени UTC.
