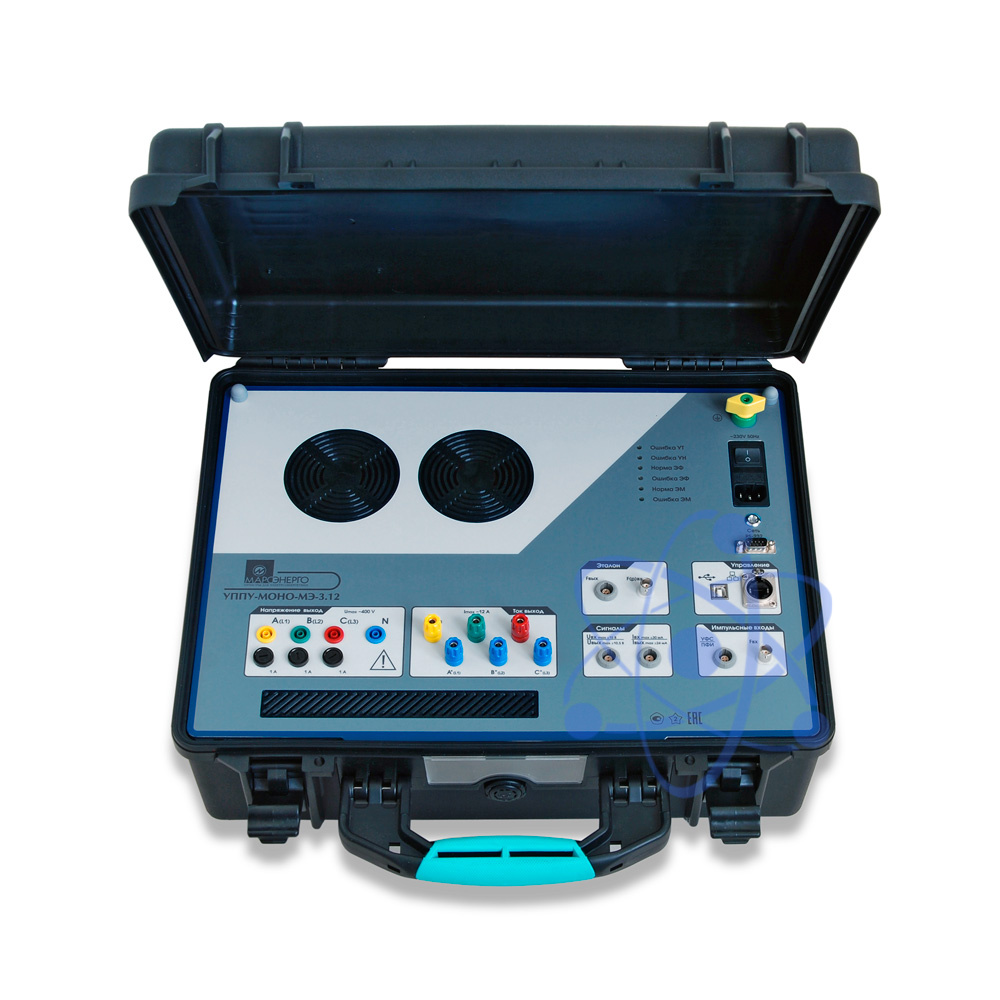

УППУ-МОНО-МЭ 3.12 — Переносная поверочная установка

Производитель:
Марс-Энерго

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

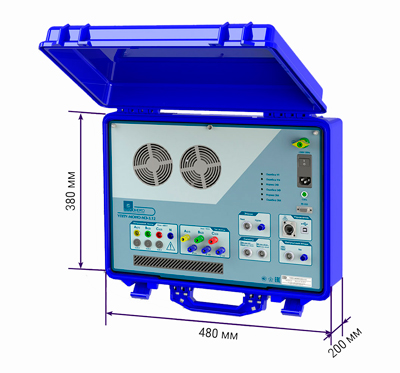

Компактная переносная поверочная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

Установка «УППУ-МОНО-МЭ 3.12» предназначена для поверки и калибровки:

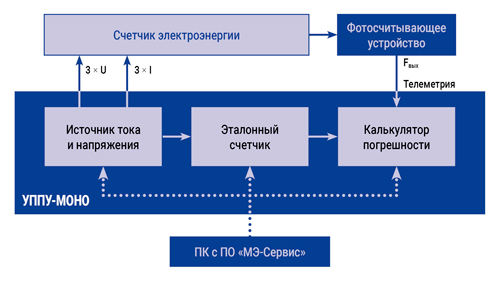

интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144

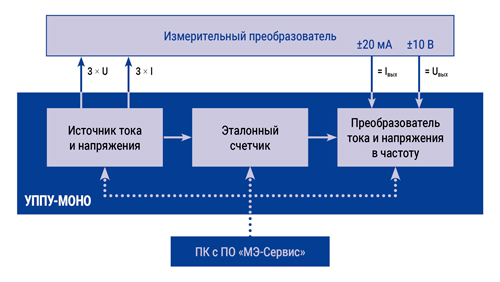

измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения

Применение

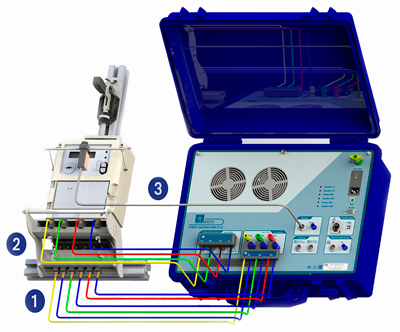

«УППУ-МОНО-МЭ 3.12» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240 В	6 ... 288 В	Относительная ±0.03 % + ∆
Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10 А	5 мА ... 12 А	Относительная ±0.03 % + ∆
Частота	40 ... 70 Гц	Абсолютная ±0.002 Гц
Угол	–180° ... +180°	Абсолютная ±0.03°
Коэффициент мощности	–0.1 ... +0.1	Абсолютная ±0.005
Мощность активная	0.01Uн ... 1.5Uн 0.1Iн ... 1.5Iн	Относительная ±0.05 % + ∆

∆ — дополнительная погрешность

Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.)	20 ... 300 В	0.01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10 А Искажения Мощность на фазу (макс.)	1 мА ... 12 А	0,1 мА	≤1 % 60 ВА
Частота	45 ... 70 Гц	0.01 Гц
Регулирование угла фазы	–180° ... +180°	±0.01°
Спектр сигнала напряжения и тока Гармоники Интергармоники	2 ... 50 0.5 ... 50.5

Параметр	Диапазон	Значение погрешности
Входное постоянное		Относительная
Напряжение	–15...+15 В 0...15 В	±0.03 %
Ток	–7.5...+7.5 мА От -30 до 30	±0.05 %
Выходное постоянное		Абсолютная
Напряжение	–10.5...+10.5 В	±0.002 В
Ток	–24...+24 мА	±0.005 мА

Параметр	Вход	Выход
Уровень	5 ... 15 В	5 В
Частота (макс.)	36 кГц	18 кГц
Длительность	>14 мкс	10 ± 2 мкс
Постоянная	1 ... 999 999 999 имп./(кВт · ч)	C = 144 · 108/(Iн · Uн) имп./(Вт · ч)
